Платы с глухими и скрытыми переходными отверстиями — это конструкции, в которых используются соединения, связывающие внешние и внутренние слои платы.
Такие отверстия оптимизируют пространство, улучшают электрические характеристики и повышают гибкость дизайна.

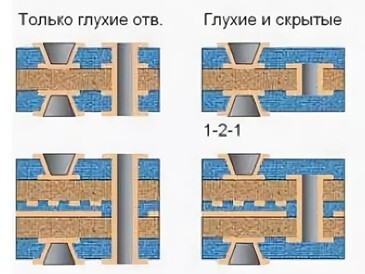

Глухие переходные отверстия соединяют один или несколько внешних слоёв с выбранными внутренними слоями, не проникая через всю плату. В отличие от сквозных переходных отверстий, которые проходят через все слои, глухие отверстия не доходят до противоположной стороны платы. Они позволяют создать более компактную конструкцию, освобождая место на внешних слоях для размещения и маршрутизации компонентов. После сверления отверстие покрывается медью.
Скрытые переходные отверстия располагаются полностью внутри внутренних слоёв печатной платы (соединяют эти слои), не достигая внешних поверхностей. Эти переходные отверстия полностью скрыты как с верхней, так и с нижней стороны платы. Они помогают освободить пространство на поверхности, не затрагивая компоненты поверхности или дорожки на верхних или нижних слоях.
Глухие переходные отверстия соединяют один или несколько внешних слоёв с выбранными внутренними слоями, не проникая через всю плату. В отличие от сквозных переходных отверстий, которые проходят через все слои, глухие отверстия не доходят до противоположной стороны платы. Они позволяют создать более компактную конструкцию, освобождая место на внешних слоях для размещения и маршрутизации компонентов. После сверления отверстие покрывается медью.
Скрытые переходные отверстия располагаются полностью внутри внутренних слоёв печатной платы (соединяют эти слои), не достигая внешних поверхностей. Эти переходные отверстия полностью скрыты как с верхней, так и с нижней стороны платы. Они помогают освободить пространство на поверхности, не затрагивая компоненты поверхности или дорожки на верхних или нижних слоях.
