На принципиальных схемах, печатных платах и в datasheet электронных компонентов постоянно встречаются обозначения VCC, VDD, VSS, VEE и GND. Все они связаны с питанием электронной схемы, однако считать их взаимозаменяемыми нельзя.
Например, VCC и VDD обычно обозначают положительные шины питания, VSS и VEE исторически связаны с отрицательными или нижними потенциалами, а GND — это опорный потенциал схемы. При этом конкретное назначение вывода всегда определяется документацией компонента.
Разберемся простыми словами, что означают VCC, VDD, VSS, VEE и GND и в чем между ними разница.
Что такое VCC?
VCC — обозначение шины питания, исторически связанное с биполярными транзисторами BJT.
Буквы CC происходят от слова Collector — коллектор.
В классической схеме на NPN-транзисторах:
VCC → положительное питание со стороны коллектора.
Сегодня обозначение VCC используется значительно шире. На современных микросхемах оно часто просто означает положительное напряжение питания.
Например:
VCC = +5 В
или
VCC = +3,3 В
Важно понимать: VCC не означает автоматически 5 В. Допустимое напряжение необходимо проверять в datasheet конкретного компонента.
Что такое VDD?
VDD — еще одно распространенное обозначение положительного питания.
Исторически оно связано с полевыми MOSFET-транзисторами:
D = Drain — сток.
Поэтому в схемах на MOS/CMOS:
VDD → питание со стороны Drain.
В современной цифровой электронике VDD часто встречается у:
Например, микроконтроллер может иметь:
VDD = +3,3 В
VSS = 0 В
Но это только пример — конкретные значения определяются документацией.
VCC и VDD — в чем разница?
Историческая разница проста:
Например, VCC и VDD обычно обозначают положительные шины питания, VSS и VEE исторически связаны с отрицательными или нижними потенциалами, а GND — это опорный потенциал схемы. При этом конкретное назначение вывода всегда определяется документацией компонента.
Разберемся простыми словами, что означают VCC, VDD, VSS, VEE и GND и в чем между ними разница.
Что такое VCC?
VCC — обозначение шины питания, исторически связанное с биполярными транзисторами BJT.
Буквы CC происходят от слова Collector — коллектор.
В классической схеме на NPN-транзисторах:
VCC → положительное питание со стороны коллектора.
Сегодня обозначение VCC используется значительно шире. На современных микросхемах оно часто просто означает положительное напряжение питания.
Например:
VCC = +5 В
или
VCC = +3,3 В
Важно понимать: VCC не означает автоматически 5 В. Допустимое напряжение необходимо проверять в datasheet конкретного компонента.
Что такое VDD?
VDD — еще одно распространенное обозначение положительного питания.
Исторически оно связано с полевыми MOSFET-транзисторами:
D = Drain — сток.
Поэтому в схемах на MOS/CMOS:
VDD → питание со стороны Drain.
В современной цифровой электронике VDD часто встречается у:
- микроконтроллеров;
- процессоров;
- памяти;
- FPGA;
- датчиков;
- цифровых микросхем;
- интерфейсных компонентов.
Например, микроконтроллер может иметь:
VDD = +3,3 В
VSS = 0 В
Но это только пример — конкретные значения определяются документацией.
VCC и VDD — в чем разница?
Историческая разница проста:
В современной электронике историческая логика соблюдается не всегда.
Производитель микросхемы может использовать VCC для цифрового питания CMOS-устройства или разделять питание на несколько доменов:
VDD_CORE — питание ядра;
VDD_IO — питание входов/выходов;
VDDA — аналоговое питание;
VDD_USB — питание USB-блока.
Поэтому главное правило:
Название цепи — это подсказка, а datasheet — источник точного значения.
Что такое VSS?
VSS исторически связано с выводом Source (исток) MOSFET.
В цифровых CMOS-схемах VSS очень часто является нижней шиной питания и может быть соединена с GND.
Например:
VDD = +3,3 В
VSS = 0 В
В таком случае электрически VSS и GND находятся на одном потенциале.
Но из этого не следует, что обозначения VSS и GND всегда являются синонимами.
В сложной схеме могут существовать различные домены питания и отдельные опорные цепи. Поэтому соединение должно выполняться согласно рекомендациям производителя компонента.
Что такое VEE?
VEE исторически происходит от Emitter — эмиттер биполярного транзистора.
В схемах с двухполярным питанием VEE часто обозначает отрицательную шину питания.
Например:
VCC = +15 В
GND = 0 В
VEE = −15 В
Такая схема питания может использоваться, например, в аналоговой электронике и операционных усилителях.
Но VEE не обязательно всегда имеет отрицательное значение относительно земли. В конкретной схеме это может быть просто более низкий потенциал относительно VCC.
Что такое GND?
GND (Ground) — опорный потенциал электрической схемы, относительно которого обычно задаются и измеряются остальные напряжения.
Если написано:
VCC = +5 В
это обычно означает:
VCC находится примерно на 5 В выше выбранного GND.
GND часто принимается за 0 В, но это не означает, что он обязательно физически соединен с землей.
Это важное различие.
GND ≠ обязательно Earth
В электронике могут встречаться:
GND — общая точка схемы;
DGND — Digital Ground;
AGND — Analog Ground;
PGND — Power Ground;
SGND — Signal Ground;
PE / Earth — защитное заземление.
Поэтому символ GND на принципиальной схеме не означает автоматически подключение устройства к защитному заземлению здания.
Чем VSS отличается от GND?
Именно этот вопрос часто вызывает путаницу.
Допустим, микроконтроллер питается от 3,3 В:
VDD = +3,3 В
VSS = 0 В
GND = 0 В
В таком устройстве VSS действительно может быть непосредственно соединена с GND.
Но смысл обозначений разный.
VSS описывает шину питания конкретной микросхемы или домена.
GND описывает опорный потенциал схемы.
На простой PCB они могут быть одной электрической сетью. В более сложной системе структура может отличаться.
Пример VDD и VSS на микроконтроллере
Рассмотрим упрощенную схему:
Источник +5 В
↓
DC/DC или LDO
↓
+3,3 В
↓
VDD микроконтроллера
↓
внутренняя схема MCU
↓
VSS
↓
GND
В этом случае:
VDD = +3,3 В
VSS = GND = 0 В
Рядом с выводами VDD/VSS обычно устанавливаются развязывающие конденсаторы (decoupling capacitors) в соответствии с рекомендациями производителя микросхемы.
Пример двухполярного питания
В аналоговой электронике ситуация может выглядеть иначе:
VCC = +12 В
GND = 0 В
VEE = −12 В
Разница между VCC и VEE составляет:
+12 − (−12) = 24 В.
Поэтому нельзя считать, что GND всегда является «минусом питания». В данном примере относительно GND существуют одновременно положительное и отрицательное напряжения.
Почему нельзя просто писать «плюс» и «минус»?
В простой цепи с батарейкой это возможно:
+9 В → устройство → 0 В
Но современные PCB могут одновременно использовать:
+24 В
+12 В
+5 В
+3,3 В
+1,8 В
+1,2 В
−12 В
и несколько отдельных доменов GND.
Поэтому используются специальные названия цепей:
VIN_24V, VCC_5V, VDD_3V3, VDDA, VDD_CORE, VSS, AGND, PGND и другие.
Так инженеру гораздо проще понимать архитектуру питания устройства.
VCC, VDD и VIN — тоже не одно и то же
Эти обозначения также часто путают.
VIN обычно означает входное напряжение устройства.
Например:
VIN 12 В → DC/DC → 5 В VCC → LDO → 3,3 В VDD
То есть VIN может быть входом всей платы, а VCC и VDD — внутренними шинами питания отдельных компонентов.
Подробнее различия VIN, VCC, VDD, 5V и 3.3V стоит вынести в отдельную статью и связать обе публикации внутренними ссылками.
Как правильно читать обозначения питания на схеме?
Не стоит определять напряжение только по названию вывода.
Правильная последовательность:
1. Найти точный MPN компонента.
2. Открыть datasheet.
3. Найти раздел Pin Description или Pin Configuration.
4. Проверить Recommended Operating Conditions.
5. Посмотреть типовую схему включения.
Особенно опасно автоматически считать:
VCC = 5 В
или
VDD = 3,3 В.
У современных процессоров, FPGA и SoC отдельные домены питания могут работать от значительно меньших напряжений.
Частые ошибки с VCC, VDD, VSS и GND
Ошибка №1 — считать VCC всегда равным 5 В.
VCC — название цепи, а не фиксированное значение напряжения.
Ошибка №2 — считать VDD всегда равным 3,3 В.
VDD может иметь другое значение.
Ошибка №3 — автоматически соединять все GND, VSS, AGND и PGND.
Соединение должно соответствовать схемотехнике и рекомендациям производителя.
Ошибка №4 — считать GND физической землей.
Circuit Ground и Protective Earth — разные понятия.
Ошибка №5 — игнорировать несколько выводов питания микросхемы.
Если MCU имеет несколько VDD/VSS, подключать необходимо все требуемые выводы согласно datasheet.
Краткая шпаргалка

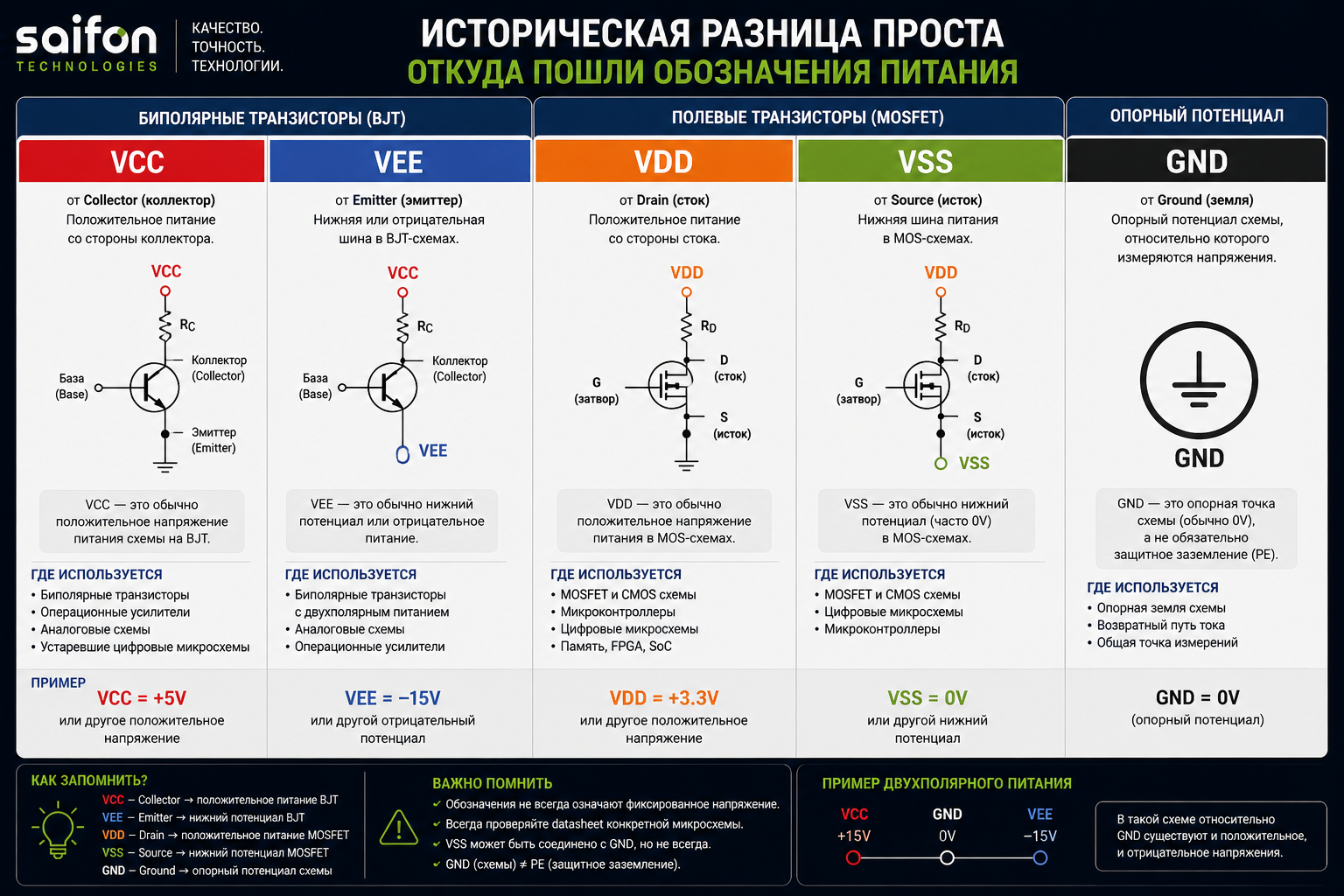

Запомнить обозначения можно так:
VCC — Collector → положительное питание BJT-схем.
VEE — Emitter → нижняя шина BJT-схем.
VDD — Drain → положительное питание MOS-схем.
VSS — Source → нижняя шина MOS-схем.
GND — Ground → опорный потенциал схемы.
Но в современной электронике эти обозначения используются не всегда строго по историческому происхождению.
Поэтому окончательный ответ всегда находится в datasheet.
VCC, VDD и GND при проектировании печатных плат
Правильная организация питания особенно важна при разработке PCB.
Необходимо учитывать не только соединение выводов, но и:
Power Tree, полигоны питания и GND, ширину проводников, токовую нагрузку, развязывающие конденсаторы, расположение DC/DC и LDO, возвратные токи, Via, Signal Integrity и EMC.
Ошибки в системе питания могут привести к нестабильной работе устройства даже при полностью правильной принципиальной схеме.

Разработка и производство PCB в Сайфон Технолоджис
Сайфон Технолоджис работает с проектированием и производством печатных плат, поставкой электронных компонентов и контрактной сборкой электроники.
Для нового изделия производственная цепочка может быть организована комплексно:
разработка схемы → проектирование PCB → подготовка BOM → поставка компонентов → производство печатных плат → SMT/THT-монтаж → контроль готовой PCBA.
Если PCB уже разработана, для расчета производства можно передать Gerber/ODB++, BOM, Pick&Place, сборочный чертеж и технические требования.
Такой подход позволяет заранее учитывать требования к питанию, компонентам и технологии изготовления платы, а не исправлять проблемы уже после выпуска первой партии.
Производитель микросхемы может использовать VCC для цифрового питания CMOS-устройства или разделять питание на несколько доменов:
VDD_CORE — питание ядра;
VDD_IO — питание входов/выходов;
VDDA — аналоговое питание;
VDD_USB — питание USB-блока.
Поэтому главное правило:
Название цепи — это подсказка, а datasheet — источник точного значения.
Что такое VSS?
VSS исторически связано с выводом Source (исток) MOSFET.
В цифровых CMOS-схемах VSS очень часто является нижней шиной питания и может быть соединена с GND.
Например:
VDD = +3,3 В
VSS = 0 В
В таком случае электрически VSS и GND находятся на одном потенциале.
Но из этого не следует, что обозначения VSS и GND всегда являются синонимами.
В сложной схеме могут существовать различные домены питания и отдельные опорные цепи. Поэтому соединение должно выполняться согласно рекомендациям производителя компонента.
Что такое VEE?
VEE исторически происходит от Emitter — эмиттер биполярного транзистора.
В схемах с двухполярным питанием VEE часто обозначает отрицательную шину питания.
Например:
VCC = +15 В
GND = 0 В
VEE = −15 В
Такая схема питания может использоваться, например, в аналоговой электронике и операционных усилителях.
Но VEE не обязательно всегда имеет отрицательное значение относительно земли. В конкретной схеме это может быть просто более низкий потенциал относительно VCC.
Что такое GND?
GND (Ground) — опорный потенциал электрической схемы, относительно которого обычно задаются и измеряются остальные напряжения.
Если написано:
VCC = +5 В
это обычно означает:
VCC находится примерно на 5 В выше выбранного GND.
GND часто принимается за 0 В, но это не означает, что он обязательно физически соединен с землей.
Это важное различие.
GND ≠ обязательно Earth
В электронике могут встречаться:
GND — общая точка схемы;
DGND — Digital Ground;
AGND — Analog Ground;
PGND — Power Ground;
SGND — Signal Ground;
PE / Earth — защитное заземление.
Поэтому символ GND на принципиальной схеме не означает автоматически подключение устройства к защитному заземлению здания.
Чем VSS отличается от GND?
Именно этот вопрос часто вызывает путаницу.
Допустим, микроконтроллер питается от 3,3 В:
VDD = +3,3 В
VSS = 0 В
GND = 0 В
В таком устройстве VSS действительно может быть непосредственно соединена с GND.
Но смысл обозначений разный.
VSS описывает шину питания конкретной микросхемы или домена.
GND описывает опорный потенциал схемы.
На простой PCB они могут быть одной электрической сетью. В более сложной системе структура может отличаться.
Пример VDD и VSS на микроконтроллере
Рассмотрим упрощенную схему:
Источник +5 В
↓
DC/DC или LDO
↓
+3,3 В
↓
VDD микроконтроллера
↓
внутренняя схема MCU
↓
VSS
↓
GND
В этом случае:
VDD = +3,3 В
VSS = GND = 0 В
Рядом с выводами VDD/VSS обычно устанавливаются развязывающие конденсаторы (decoupling capacitors) в соответствии с рекомендациями производителя микросхемы.
Пример двухполярного питания
В аналоговой электронике ситуация может выглядеть иначе:
VCC = +12 В
GND = 0 В
VEE = −12 В
Разница между VCC и VEE составляет:
+12 − (−12) = 24 В.
Поэтому нельзя считать, что GND всегда является «минусом питания». В данном примере относительно GND существуют одновременно положительное и отрицательное напряжения.
Почему нельзя просто писать «плюс» и «минус»?
В простой цепи с батарейкой это возможно:
+9 В → устройство → 0 В
Но современные PCB могут одновременно использовать:
+24 В
+12 В
+5 В
+3,3 В
+1,8 В
+1,2 В
−12 В
и несколько отдельных доменов GND.
Поэтому используются специальные названия цепей:
VIN_24V, VCC_5V, VDD_3V3, VDDA, VDD_CORE, VSS, AGND, PGND и другие.
Так инженеру гораздо проще понимать архитектуру питания устройства.
VCC, VDD и VIN — тоже не одно и то же
Эти обозначения также часто путают.
VIN обычно означает входное напряжение устройства.
Например:
VIN 12 В → DC/DC → 5 В VCC → LDO → 3,3 В VDD
То есть VIN может быть входом всей платы, а VCC и VDD — внутренними шинами питания отдельных компонентов.
Подробнее различия VIN, VCC, VDD, 5V и 3.3V стоит вынести в отдельную статью и связать обе публикации внутренними ссылками.
Как правильно читать обозначения питания на схеме?
Не стоит определять напряжение только по названию вывода.
Правильная последовательность:
1. Найти точный MPN компонента.
2. Открыть datasheet.
3. Найти раздел Pin Description или Pin Configuration.
4. Проверить Recommended Operating Conditions.
5. Посмотреть типовую схему включения.
Особенно опасно автоматически считать:
VCC = 5 В
или
VDD = 3,3 В.
У современных процессоров, FPGA и SoC отдельные домены питания могут работать от значительно меньших напряжений.
Частые ошибки с VCC, VDD, VSS и GND
Ошибка №1 — считать VCC всегда равным 5 В.
VCC — название цепи, а не фиксированное значение напряжения.
Ошибка №2 — считать VDD всегда равным 3,3 В.
VDD может иметь другое значение.
Ошибка №3 — автоматически соединять все GND, VSS, AGND и PGND.
Соединение должно соответствовать схемотехнике и рекомендациям производителя.
Ошибка №4 — считать GND физической землей.
Circuit Ground и Protective Earth — разные понятия.
Ошибка №5 — игнорировать несколько выводов питания микросхемы.
Если MCU имеет несколько VDD/VSS, подключать необходимо все требуемые выводы согласно datasheet.
Краткая шпаргалка
Запомнить обозначения можно так:
VCC — Collector → положительное питание BJT-схем.
VEE — Emitter → нижняя шина BJT-схем.
VDD — Drain → положительное питание MOS-схем.
VSS — Source → нижняя шина MOS-схем.
GND — Ground → опорный потенциал схемы.
Но в современной электронике эти обозначения используются не всегда строго по историческому происхождению.
Поэтому окончательный ответ всегда находится в datasheet.
VCC, VDD и GND при проектировании печатных плат
Правильная организация питания особенно важна при разработке PCB.
Необходимо учитывать не только соединение выводов, но и:
Power Tree, полигоны питания и GND, ширину проводников, токовую нагрузку, развязывающие конденсаторы, расположение DC/DC и LDO, возвратные токи, Via, Signal Integrity и EMC.
Ошибки в системе питания могут привести к нестабильной работе устройства даже при полностью правильной принципиальной схеме.
