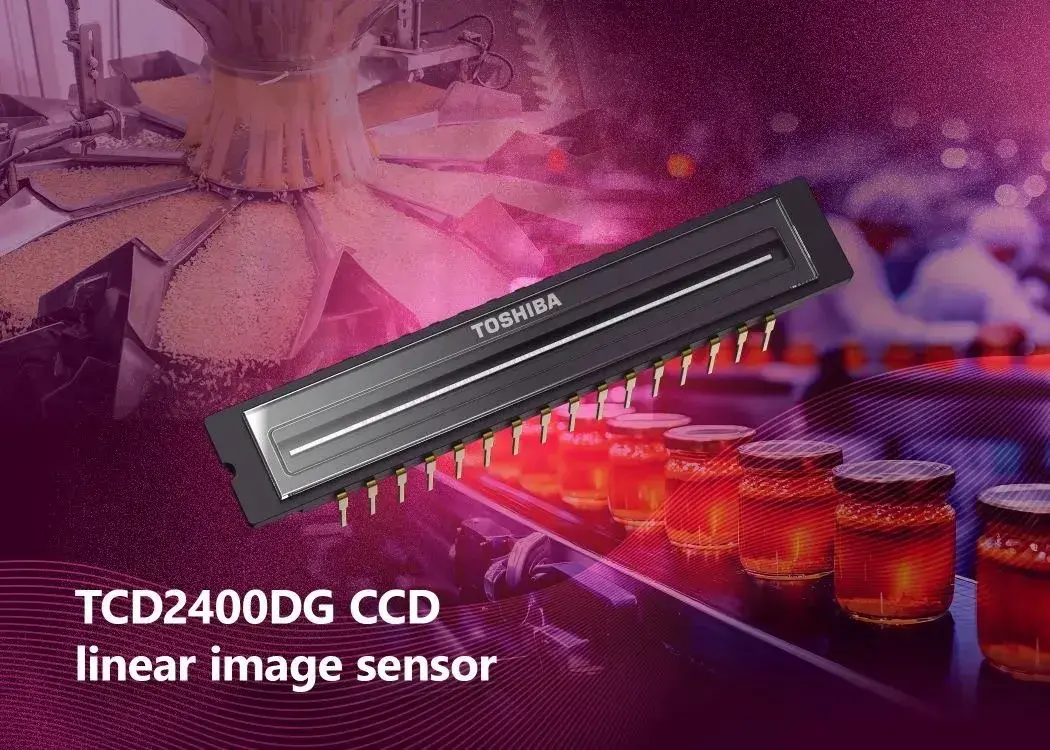

Компания Toshiba представила линейный CCD-сенсор типа lens reduction — TDC2400DG, разработанный для современного оборудования оптического контроля.
Датчик ориентирован на применение в line-scan камерах, используемых для высокоскоростной сортировки и промышленного контроля качества.
Сенсор содержит 4096 элементов с шагом 7 мкм и поддерживает максимальную скорость передачи данных 100 МГц (50 МГц master clock × 2 канала). Максимальная частота строк достигает 22,7 кГц, что более чем вдвое превышает показатели предыдущей модели TCD2564DG.
Полноценный RGB без интерполяции
TDC2400DG оснащён тремя независимыми линейками по 4096 элементов — для каналов R, G и B. В отличие от сенсоров с матрицей Байера, здесь отсутствует необходимость цветовой интерполяции.
Такая архитектура обеспечивает:
- прямое получение высокодетализированного цветного изображения
- минимальную задержку обработки
- более точную идентификацию быстро движущихся объектов
Это особенно важно в задачах сортировки продуктов питания, фармацевтического контроля и промышленной инспекции.
Встроенный тайминг-генератор и CCD-драйвер
Ключевым новшеством TDC2400DG стало встроенное формирование таймингов и драйвер CCD, которые в предыдущих поколениях размещались внешне.
Это даёт ряд инженерных преимуществ:
- сокращение количества сигнальных линий
- отсутствие необходимости во внешнем CCD-драйвере
- упрощение схемотехники и разводки PCB
- снижение BOM
- уменьшение уровня EMI в высокоскоростных системах
Интеграция управляющих узлов непосредственно в кристалл делает систему компактнее и повышает её электромагнитную устойчивость.
Для каких задач предназначен TDC2400DG
Сенсор ориентирован на:
- цветовую сортировку в пищевой промышленности
- контроль качества на производственных линиях
- инспекцию упаковки
- высокоскоростные измерительные системы
Благодаря высокой скорости считывания и независимой RGB-архитектуре датчик подходит для систем, где критична точность и скорость анализа.
Заключение
Toshiba TDC2400DG — это высокопроизводительный линейный CCD-сенсор нового поколения с интегрированными управляющими блоками и расширенной цветовой архитектурой. Он позволяет создавать более быстрые, компактные и устойчивые к EMI системы машинного зрения.
