RECOM Power запускает новую линейку компонентов, предназначенных для разработки дискретных изолированных DC/DC-источников питания.
В серию входят специализированные Power IC и SMD-трансформаторы, позволяющие инженерам самостоятельно проектировать компактные преобразователи вместо использования готовых модульных решений.

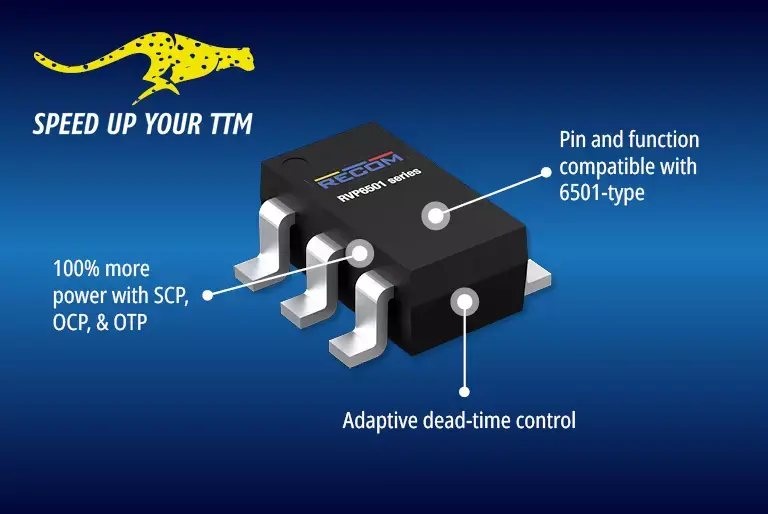

Ключевым элементом линейки стал драйвер трансформатора RVP6501, который является pin-совместимой альтернативой популярным драйверам типа 6501.
Расширенные характеристики драйвера RVP6501
Микросхема RVP6501 работает при входном напряжении от 2,8 до 6 В, при этом выдерживает переходные напряжения до 10 В без повреждения.
Драйвер способен обеспечивать ток 500 мА во всём диапазоне входных напряжений, что превышает характеристики стандартных драйверов типа 6501, которые обеспечивают:
- около 300 мА при 5 В
- около 150 мА при 3,3 В
Это обеспечивает более стабильную работу преобразователей и повышенную эффективность системы питания.
Интеллектуальное управление переключением
Как и драйверы 6501-типа, RVP6501 использует схему break-before-make, предотвращающую одновременное включение ключей.
Однако новая микросхема дополнительно контролирует напряжение управления затвором транзисторов и адаптивно регулирует время «dead-time» между переключениями.
Такой подход автоматически компенсирует изменения, вызванные:
- температурными колебаниями
- изменением нагрузки
- старением компонентов
Это повышает стабильность работы преобразователя.
Защита и предотвращение насыщения трансформатора
RVP6501 также контролирует ток транзисторов для обеспечения постоянной защиты от короткого замыкания и перегрузки.
Сочетание точного управления переключением и контроля тока позволяет избежать магнитного дисбаланса и насыщения сердечника трансформатора, что является одним из основных недостатков push-pull топологии.
Комментарий компании
По словам менеджера проекта IC & Solutions компании RECOM, новые решения продолжают многолетнюю традицию разработки DC/DC-технологий:
«Более 50 лет RECOM остаётся технологическим лидером в области DC/DC-модулей. RVP6501 представляет собой улучшенную версию стандартного драйвера трансформатора типа 6501, но при значительно более низкой стоимости».
Области применения
Новые компоненты предназначены для использования в:
- изолированных DC/DC-преобразователях
- промышленной электронике
- телекоммуникационном оборудовании
- системах питания встраиваемых устройств
- измерительных и медицинских приборах
