AOS Supernova 3220 1000KV — высокопроизводительный бесколлекторный электродвигатель с внешним ротором, созданный для крупных FPV-платформ, скоростных крыльев и аппаратов, которым нужны высокая мощность, крутящий момент и быстрый отклик.
Интересна эта модель и происхождением: Supernova 3220 разработан AOS, а производство доверено китайскому производителю RCinPower. AOS указывает, что при проектировании семейства 3220 использовалось более 22 000 конечно-элементных симуляций (FEA) магнитной системы.
Разберемся, кто такая RCinPower, что означает маркировка 3220 и 1000KV, как устроен этот двигатель и где применяется AOS Supernova 3220 1000KV.
Интересна эта модель и происхождением: Supernova 3220 разработан AOS, а производство доверено китайскому производителю RCinPower. AOS указывает, что при проектировании семейства 3220 использовалось более 22 000 конечно-элементных симуляций (FEA) магнитной системы.
Разберемся, кто такая RCinPower, что означает маркировка 3220 и 1000KV, как устроен этот двигатель и где применяется AOS Supernova 3220 1000KV.
Кто такой RCinPower?
RC-IN-POWER Co., Ltd. — китайский производитель электродвигателей и компонентов для RC- и FPV-техники. Компания находится в городе Чжуншань, провинция Гуандун, Китай.
Основное направление RCinPower — разработка и производство:
На своем производстве компания заявляет использование CNC-оборудования, автоматизированных высокоскоростных намоточных машин и оборудования для высокоточной динамической балансировки роторов.
Для FPV-сообщества RCinPower особенно известна сериями GTS, Wasp Major, SmooX, EX и совместными проектами с AOS.
RC-IN-POWER Co., Ltd. — китайский производитель электродвигателей и компонентов для RC- и FPV-техники. Компания находится в городе Чжуншань, провинция Гуандун, Китай.
Основное направление RCinPower — разработка и производство:
- бесколлекторных двигателей с внешним ротором;
- двигателей для FPV;
- прецизионных gimbal-моторов;
- RC-электроники;
- CNC-компонентов.
На своем производстве компания заявляет использование CNC-оборудования, автоматизированных высокоскоростных намоточных машин и оборудования для высокоточной динамической балансировки роторов.
Для FPV-сообщества RCinPower особенно известна сериями GTS, Wasp Major, SmooX, EX и совместными проектами с AOS.
RCinPower и AOS — кто на самом деле создал Supernova?
Здесь есть важное различие.
AOS Supernova — не просто стандартный мотор RCinPower с другим логотипом.
Концепция и оптимизация двигателя принадлежат AOS / Chris Rosser, а непосредственно серийное производство выполняет RCinPower.
Сам AOS формулирует это просто:
Designed by AOS → Built by RCinPower.
Chris Rosser известен систематическими испытаниями FPV-моторов и применением математического моделирования при разработке собственных конструкций.
Первым заметным результатом такого подхода стал AOS Supernova 2207. При его разработке использовалась модель электромагнитного поведения двигателя и алгоритмическая оптимизация конструкции. Затем эта концепция была масштабирована на Supernova 2807 и более крупный Supernova 3220.
Здесь есть важное различие.
AOS Supernova — не просто стандартный мотор RCinPower с другим логотипом.
Концепция и оптимизация двигателя принадлежат AOS / Chris Rosser, а непосредственно серийное производство выполняет RCinPower.
Сам AOS формулирует это просто:
Designed by AOS → Built by RCinPower.
Chris Rosser известен систематическими испытаниями FPV-моторов и применением математического моделирования при разработке собственных конструкций.
Первым заметным результатом такого подхода стал AOS Supernova 2207. При его разработке использовалась модель электромагнитного поведения двигателя и алгоритмическая оптимизация конструкции. Затем эта концепция была масштабирована на Supernova 2807 и более крупный Supernova 3220.
Что такое AOS Supernova 3220 1000KV?
Перед нами трехфазный бесколлекторный двигатель постоянного тока — BLDC с внешним ротором.

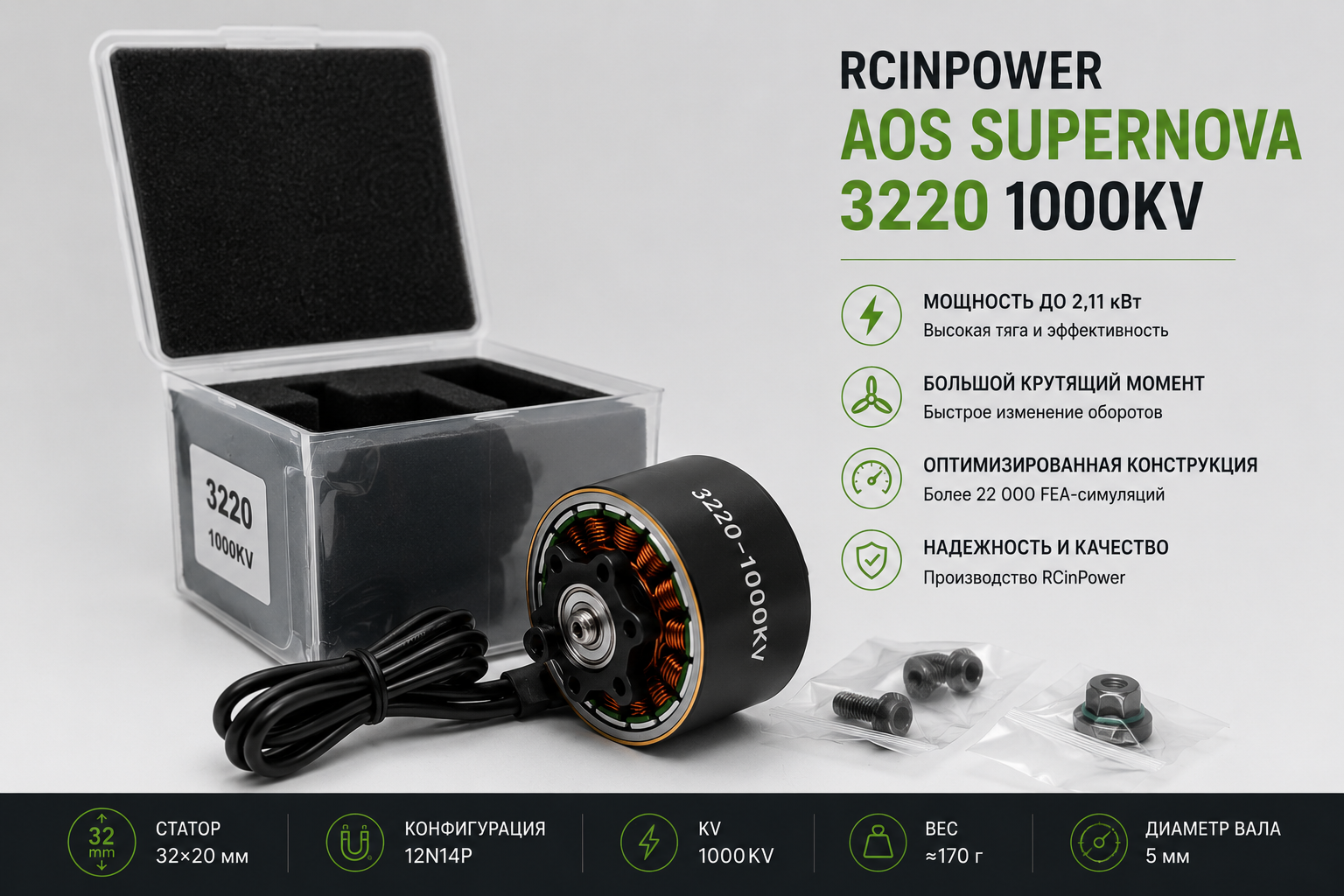

На корпусе представленного экземпляра нанесена маркировка:
3220 – 1000KV
Обе части маркировки имеют конкретный смысл.
3220
Это размер статора:
32 мм — диаметр статора;
20 мм — его высота.
Это довольно крупный мотор по меркам традиционных FPV-квадрокоптеров.
Для сравнения, популярный двигатель для обычного 5-дюймового FPV-дрона может иметь статор порядка 2207, тогда как здесь используется 3220.
Больший объем статора позволяет получить значительно больший крутящий момент и работать с крупными пропеллерами.
1000KV
KV показывает приблизительную зависимость частоты вращения двигателя без нагрузки от приложенного напряжения:
RPM ≈ KV × Voltage
Для двигателя 1000KV теоретически:
10 В → ≈ 10 000 об/мин
20 В → ≈ 20 000 об/мин
25 В → ≈ 25 000 об/мин
Это упрощенная оценка оборотов без нагрузки. С установленным пропеллером реальная частота вращения будет ниже.
И еще один важный момент:
KV здесь не означает киловольты.
В маркировке RC-двигателя 1000KV — это коэффициент скорости двигателя, а не напряжение 1000 кВ.
Перед нами трехфазный бесколлекторный двигатель постоянного тока — BLDC с внешним ротором.
На корпусе представленного экземпляра нанесена маркировка:
3220 – 1000KV
Обе части маркировки имеют конкретный смысл.
3220
Это размер статора:
32 мм — диаметр статора;
20 мм — его высота.
Это довольно крупный мотор по меркам традиционных FPV-квадрокоптеров.
Для сравнения, популярный двигатель для обычного 5-дюймового FPV-дрона может иметь статор порядка 2207, тогда как здесь используется 3220.
Больший объем статора позволяет получить значительно больший крутящий момент и работать с крупными пропеллерами.
1000KV
KV показывает приблизительную зависимость частоты вращения двигателя без нагрузки от приложенного напряжения:
RPM ≈ KV × Voltage
Для двигателя 1000KV теоретически:
10 В → ≈ 10 000 об/мин
20 В → ≈ 20 000 об/мин
25 В → ≈ 25 000 об/мин
Это упрощенная оценка оборотов без нагрузки. С установленным пропеллером реальная частота вращения будет ниже.
И еще один важный момент:
KV здесь не означает киловольты.
В маркировке RC-двигателя 1000KV — это коэффициент скорости двигателя, а не напряжение 1000 кВ.
Как работает такой двигатель?
В обычном коллекторном моторе коммутация осуществляется механически — щетками и коллектором.
Здесь щеток нет.
Система выглядит так:
Battery
↓
ESC
↓
3 фазы
↓
обмотки статора
↓
вращающееся магнитное поле
↓
магниты ротора
↓
вращение пропеллера
Электронный регулятор скорости — ESC (Electronic Speed Controller) — последовательно коммутирует обмотки двигателя.
Поэтому три черных провода, выходящих из Supernova 3220, — это не привычные:
+ / – / Signal
а три силовые фазы двигателя.
В обычном коллекторном моторе коммутация осуществляется механически — щетками и коллектором.
Здесь щеток нет.
Система выглядит так:
Battery
↓
ESC
↓
3 фазы
↓
обмотки статора
↓
вращающееся магнитное поле
↓
магниты ротора
↓
вращение пропеллера
Электронный регулятор скорости — ESC (Electronic Speed Controller) — последовательно коммутирует обмотки двигателя.
Поэтому три черных провода, выходящих из Supernova 3220, — это не привычные:
+ / – / Signal
а три силовые фазы двигателя.
Почему ротор находится снаружи?
Supernova 3220 относится к конструкции Outrunner.

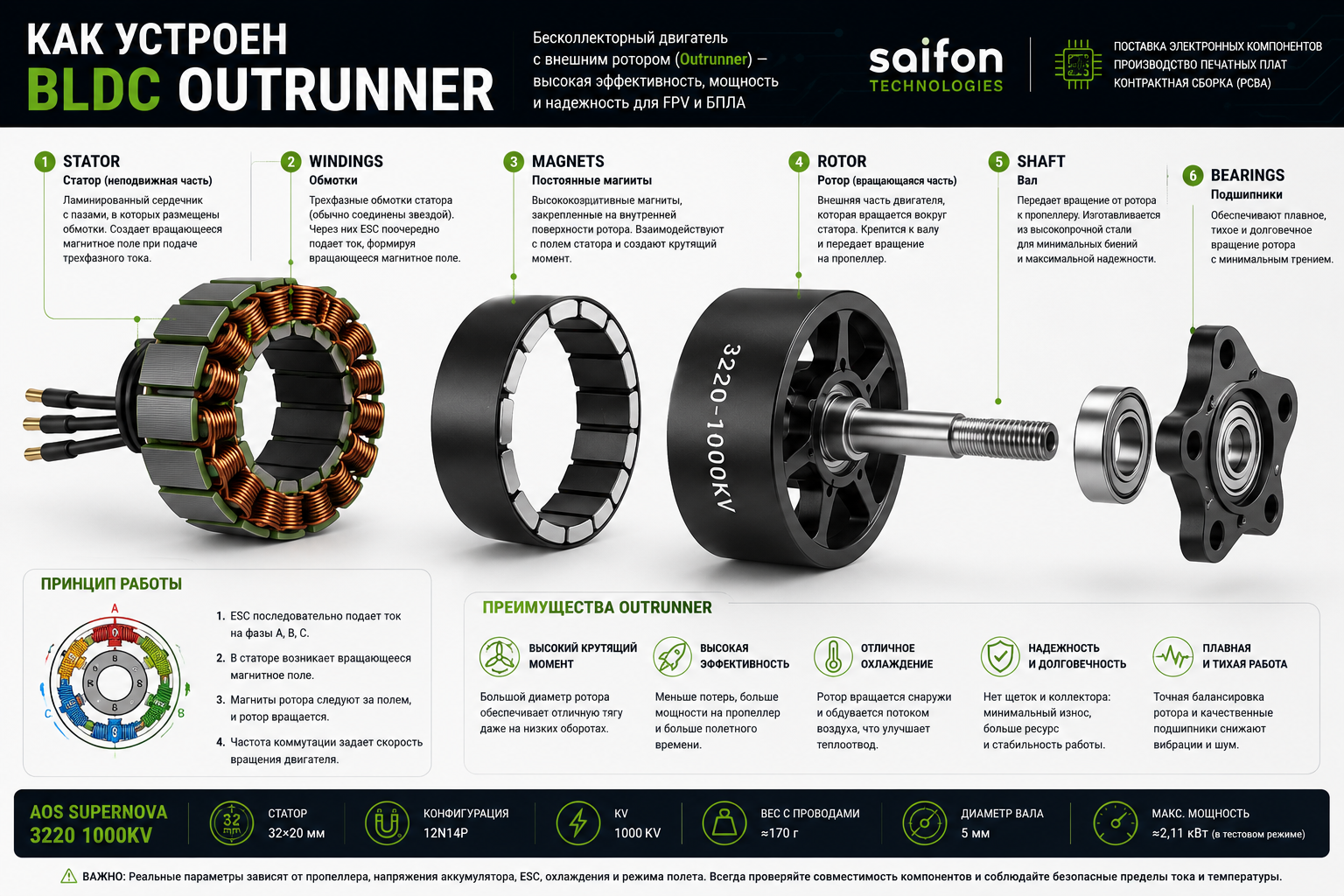

Это означает, что вращается внешняя часть корпуса с расположенными внутри постоянными магнитами, а статор с медными обмотками остается неподвижным.
Такая архитектура чрезвычайно распространена в авиамодельных и FPV-двигателях.
Главное преимущество — возможность получить высокий крутящий момент при сравнительно компактной конструкции.
Это особенно полезно, когда необходимо непосредственно вращать крупный пропеллер без редуктора.
Supernova 3220 относится к конструкции Outrunner.
Это означает, что вращается внешняя часть корпуса с расположенными внутри постоянными магнитами, а статор с медными обмотками остается неподвижным.
Такая архитектура чрезвычайно распространена в авиамодельных и FPV-двигателях.
Главное преимущество — возможность получить высокий крутящий момент при сравнительно компактной конструкции.
Это особенно полезно, когда необходимо непосредственно вращать крупный пропеллер без редуктора.
Для чего нужен настолько большой FPV-мотор?
Supernova 3220 находится уже совсем в другой категории по сравнению с небольшими двигателями FPV-квадрокоптеров.
AOS создавал семейство 3220 прежде всего для 10-дюймовых Cinelifter и Long Range платформ. Для стандартных вариантов AOS рекомендует 925KV для 6S и 700KV для 8S.
Версия 1000KV, показанная на фотографиях, несколько особенная.
Она была создана как специальный вариант Supernova 3220 для TBS Mojito Flying Wing, хотя может использоваться и в других аппаратах со сходными требованиями к силовой установке.
То есть сфера применения может включать:
Но конкретная конфигурация всегда должна рассчитываться вместе с пропеллером, аккумулятором и ESC.
Supernova 3220 находится уже совсем в другой категории по сравнению с небольшими двигателями FPV-квадрокоптеров.
AOS создавал семейство 3220 прежде всего для 10-дюймовых Cinelifter и Long Range платформ. Для стандартных вариантов AOS рекомендует 925KV для 6S и 700KV для 8S.
Версия 1000KV, показанная на фотографиях, несколько особенная.
Она была создана как специальный вариант Supernova 3220 для TBS Mojito Flying Wing, хотя может использоваться и в других аппаратах со сходными требованиями к силовой установке.
То есть сфера применения может включать:
- FPV Flying Wing;
- скоростные FPV-крылья;
- крупные мультикоптеры;
- Cinelifter;
- Long Range;
- VTOL;
- экспериментальные и специализированные БПЛА.
Но конкретная конфигурация всегда должна рассчитываться вместе с пропеллером, аккумулятором и ESC.
Почему Supernova называется «оптимизированным» мотором?
Это, пожалуй, наиболее интересная техническая часть проекта.
Вместо классического подхода «сделаем несколько прототипов и выберем лучший» AOS использовал Finite Element Analysis — конечно-элементное моделирование.
Для Supernova 3220 AOS заявляет более 22 000 FEA-симуляций.
В компьютерной модели можно изменять параметры магнитной системы:
и оценивать влияние изменений на:
После этого наиболее перспективная конструкция переносится из виртуальной модели в реальный двигатель.
Это, пожалуй, наиболее интересная техническая часть проекта.
Вместо классического подхода «сделаем несколько прототипов и выберем лучший» AOS использовал Finite Element Analysis — конечно-элементное моделирование.
Для Supernova 3220 AOS заявляет более 22 000 FEA-симуляций.
В компьютерной модели можно изменять параметры магнитной системы:
- геометрию статора;
- магниты;
- воздушный зазор;
- обмотку;
- магнитный поток;
- размеры элементов
и оценивать влияние изменений на:
- Torque → крутящий момент
- Tfficiency → КПД
- Power → мощность
- Response → скорость изменения оборотов.
После этого наиболее перспективная конструкция переносится из виртуальной модели в реальный двигатель.
Мощность более 2 кВт — много это или мало?
Для устройства массой около 170 г цифра порядка 2 кВт выглядит впечатляюще.
Но важно правильно ее интерпретировать.
Для версии 1000KV указывается до 2110 Вт в соответствующем тестовом режиме.
Это не значит, что двигатель является обычным «электромотором 2,1 кВт» в промышленном понимании с гарантированной непрерывной работой на номинальной мощности.
FPV-моторы работают в очень динамичном режиме:
разгон → тяга → снижение газа → охлаждение → снова разгон.
Допустимая мощность поэтому сильно зависит от продолжительности нагрузки и воздушного охлаждения.
Почему так важен крутящий момент?
Для большого пропеллера недостаточно просто добиться высокой максимальной частоты вращения.
Мотор должен уметь быстро изменять RPM.
Представим квадрокоптер.
Flight Controller обнаруживает отклонение:
Gyroscope → FC → ESC → Motor → изменение RPM → изменение тяги
Чем быстрее двигатель способен изменить обороты большого пропеллера, тем быстрее система управления может скорректировать положение аппарата.
AOS заявляет для семейства Supernova 3220 повышение отзывчивости до 23% относительно сравнивавшихся типичных 3220-моторов, а также прирост тяги до 14% для основных вариантов семейства.
Для большого пропеллера недостаточно просто добиться высокой максимальной частоты вращения.
Мотор должен уметь быстро изменять RPM.
Представим квадрокоптер.
Flight Controller обнаруживает отклонение:
Gyroscope → FC → ESC → Motor → изменение RPM → изменение тяги
Чем быстрее двигатель способен изменить обороты большого пропеллера, тем быстрее система управления может скорректировать положение аппарата.
AOS заявляет для семейства Supernova 3220 повышение отзывчивости до 23% относительно сравнивавшихся типичных 3220-моторов, а также прирост тяги до 14% для основных вариантов семейства.
Эффективность двигателя
Еще одна важная характеристика — эффективность.
Любая электрическая энергия, которая не превратилась в механическую работу, в значительной степени превращается в тепло.
Упрощенно:
Electrical Power → Mechanical Power + Losses
Потери возникают в:
Для версии 1000KV приводится зона максимальной эффективности выше 86% примерно при 6–13 А.
Высокая эффективность полезна сразу по нескольким причинам:
Еще одна важная характеристика — эффективность.
Любая электрическая энергия, которая не превратилась в механическую работу, в значительной степени превращается в тепло.
Упрощенно:
Electrical Power → Mechanical Power + Losses
Потери возникают в:
- обмотках;
- магнитной системе;
- подшипниках;
- ESC;
- проводниках.
Для версии 1000KV приводится зона максимальной эффективности выше 86% примерно при 6–13 А.
Высокая эффективность полезна сразу по нескольким причинам:
- меньше нагрев;
- больше продолжительность полета;
- эффективнее использование аккумулятора;
- выше доступная механическая мощность.
Почему медные обмотки имеют значение?
На фотографии открытого двигателя хорошо видно большое количество медного провода вокруг зубцов статора.
Обмотка — одна из важнейших частей BLDC-мотора.
Ее характеристики определяют в том числе:
При протекании больших токов потери в обмотке можно приблизительно описать:
P = I²R
Поэтому рост тока особенно сильно увеличивает тепловые потери.
Например, увеличение тока в два раза при неизменном сопротивлении увеличивает резистивные потери примерно в четыре раза.
Именно поэтому для мощного FPV-мотора критичны качество намотки, медь, охлаждение и низкое сопротивление.
На фотографии открытого двигателя хорошо видно большое количество медного провода вокруг зубцов статора.
Обмотка — одна из важнейших частей BLDC-мотора.
Ее характеристики определяют в том числе:
- KV;
- сопротивление;
- ток;
- нагрев;
- крутящий момент;
- эффективность.
При протекании больших токов потери в обмотке можно приблизительно описать:
P = I²R
Поэтому рост тока особенно сильно увеличивает тепловые потери.
Например, увеличение тока в два раза при неизменном сопротивлении увеличивает резистивные потери примерно в четыре раза.
Именно поэтому для мощного FPV-мотора критичны качество намотки, медь, охлаждение и низкое сопротивление.
Почему двигатель нагревается?
Источников нагрева несколько.
Основные:
При неправильном сочетании:
слишком большой Prop + слишком высокий KV + высокое напряжение
ток может резко увеличиться.
Поэтому выбор пропеллера нельзя делать отдельно от двигателя.
Источников нагрева несколько.
Основные:
- Copper Losses — потери в обмотках;
- Core Losses — потери в магнитопроводе;
- Mechanical Losses — подшипники и механика;
- аэродинамические потери.
При неправильном сочетании:
слишком большой Prop + слишком высокий KV + высокое напряжение
ток может резко увеличиться.
Поэтому выбор пропеллера нельзя делать отдельно от двигателя.
Чем интересен AOS Supernova 3220 с инженерной точки зрения?
Это хороший пример того, как меняется даже сравнительно привычный компонент.
Внешне BLDC-мотор устроен довольно понятно:
статор + медь + магниты + подшипники + вал.
Но характеристики определяет не только качество отдельных материалов.
Большую роль играет оптимизация всей электромагнитной системы.
Именно поэтому два мотора одинакового размера:
3220 / 1000KV
могут существенно различаться по:
Маркировка размера и KV описывает лишь часть характеристик двигателя.
Это хороший пример того, как меняется даже сравнительно привычный компонент.
Внешне BLDC-мотор устроен довольно понятно:
статор + медь + магниты + подшипники + вал.
Но характеристики определяет не только качество отдельных материалов.
Большую роль играет оптимизация всей электромагнитной системы.
Именно поэтому два мотора одинакового размера:
3220 / 1000KV
могут существенно различаться по:
- крутящему моменту;
- КПД;
- нагреву;
- максимальной тяге;
- скорости реакции;
- массе.
Маркировка размера и KV описывает лишь часть характеристик двигателя.
RCinPower AOS Supernova 3220 1000KV — кратко
Перед нами достаточно необычный компонент:
RCinPower — производитель;
AOS / Chris Rosser — разработка и оптимизация;
Supernova — семейство высокопроизводительных FPV-моторов;
3220 — статор диаметром 32 мм и высотой 20 мм;
1000KV — коэффициент скорости порядка 1000 rpm/V без нагрузки;
12N14P — 12 зубцов статора и 14 полюсов ротора;
170 г — масса с проводами;
≈2,11 кВт — заявленная максимальная мощность версии 1000KV в соответствующем тестовом режиме.
Это не просто «большой мотор для дрона», а специализированная силовая установка, рассчитанная на аппараты, где одновременно важны высокая мощность, крутящий момент, эффективность и быстрый отклик.
Перед нами достаточно необычный компонент:
RCinPower — производитель;
AOS / Chris Rosser — разработка и оптимизация;
Supernova — семейство высокопроизводительных FPV-моторов;
3220 — статор диаметром 32 мм и высотой 20 мм;
1000KV — коэффициент скорости порядка 1000 rpm/V без нагрузки;
12N14P — 12 зубцов статора и 14 полюсов ротора;
170 г — масса с проводами;
≈2,11 кВт — заявленная максимальная мощность версии 1000KV в соответствующем тестовом режиме.
Это не просто «большой мотор для дрона», а специализированная силовая установка, рассчитанная на аппараты, где одновременно важны высокая мощность, крутящий момент, эффективность и быстрый отклик.
Электродвигатели и электронные компоненты в современной технике
AOS Supernova хорошо показывает, что современный БПЛА — это уже сложная электронно-механическая система.
В одной силовой цепи взаимодействуют:
LiPo/Li-ion аккумулятор → силовая электроника ESC → MOSFET → микроконтроллер → BLDC-мотор → пропеллер.
И характеристики каждого звена влияют на итоговую эффективность аппарата.
Для Сайфон Технолоджис эта тема интересна именно с точки зрения электронной компонентной базы: силовые MOSFET, драйверы затворов, MCU, датчики тока, конденсаторы, разъемы и PCB вместе формируют электронику, которая позволяет управлять таким двигателем.
AOS Supernova хорошо показывает, что современный БПЛА — это уже сложная электронно-механическая система.
В одной силовой цепи взаимодействуют:
LiPo/Li-ion аккумулятор → силовая электроника ESC → MOSFET → микроконтроллер → BLDC-мотор → пропеллер.
И характеристики каждого звена влияют на итоговую эффективность аппарата.
Для Сайфон Технолоджис эта тема интересна именно с точки зрения электронной компонентной базы: силовые MOSFET, драйверы затворов, MCU, датчики тока, конденсаторы, разъемы и PCB вместе формируют электронику, которая позволяет управлять таким двигателем.
