Posifa выпускает MEMS Pirani вакуумный датчик с барометрическим сенсором.
Устройство объединяет в одном корпусе:
- MEMS сенсор теплопроводности (Pirani)
- измерительную электронику
- встроенный микропроцессор
- барометрический датчик давления

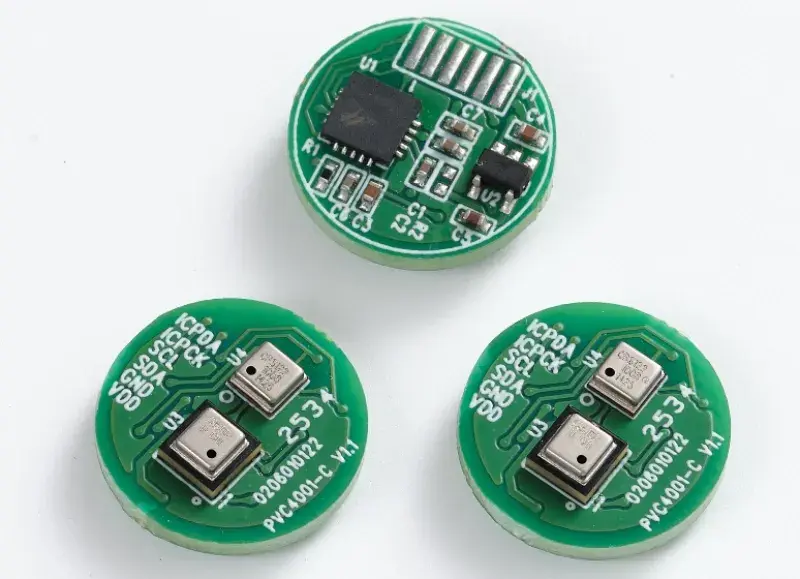

Все компоненты интегрированы в ультракомпактную PCB-сборку с кабелем и разъёмом.
Принцип работы и цифровой интерфейс
PVC4001-C основан на принципе, согласно которому теплопроводность газа зависит от давления, что используется в датчиках типа Pirani.
Сигнал сенсора:
- усиливается
- оцифровывается
- передаётся через интерфейс I²C
Для задач, требующих высокой точности, устройство поддерживает ввод до 10 калибровочных точек, которые обрабатываются встроенным алгоритмом кусочно-линейной аппроксимации.
Стабилизация и борьба с дрейфом
Для минимизации дрейфа, вызванного самонагревом сенсора, микропроцессор использует импульсный режим возбуждения:
- нагрев сенсора — около 100 мс
- пауза — около 1 секунды
Это позволяет повысить стабильность измерений и снизить температурные ошибки.
Расширенный диапазон измерений
Устройство работает в диапазоне температур от −25 до +85 °C и обеспечивает:
- диапазон измерения: 0.001 Torr – 900 Torr
- время отклика: менее 200 мс
Поскольку классические Pirani-сенсоры теряют точность выше 10 Torr, в PVC4001-C добавлен барометрический датчик, который:
- расширяет диапазон до 760 Torr
- обеспечивает точность около ±5% в верхнем диапазоне
Области применения
Датчик ориентирован на использование в:
- портативных вакуумметрах
- системах обнаружения утечек
- вакуумных изоляционных панелях
- закрытых системах с первичным вакуумом
Доступность
По данным Posifa Technologies, образцы и серийные партии PVC4001-C уже доступны для заказчиков.
