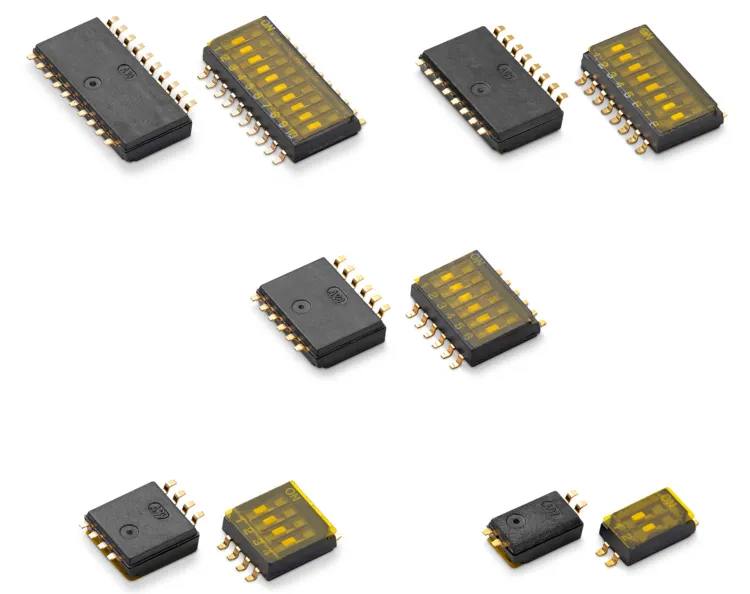

Компания Littelfuse выпустила серию TDB — ультраминиатюрные DIP-переключатели поверхностного монтажа с шагом 1,27 мм (half-pitch).
Такой шаг позволяет существенно уменьшить площадь печатной платы и упростить интеграцию в устройства с высокой плотностью компонентов. При этом поддерживается полностью автоматизированная сборка по технологии SMT.
Электрические характеристики и надежность
Серия TDB ориентирована на стабильную работу в промышленных и встроенных системах. Переключатели имеют позолоченные контакты, что снижает окисление и обеспечивает стабильное соединение.
Основные параметры:
• рабочее напряжение: до 50 В DC
• ток: до 100 мА (постоянный режим)
• контактное сопротивление: до 100 мОм
• ресурс: до 1000 циклов переключения
Дополнительно устройства выполнены в моющемся исполнении (washable), что важно для процессов очистки после пайки.
Основные параметры:
• рабочее напряжение: до 50 В DC
• ток: до 100 мА (постоянный режим)
• контактное сопротивление: до 100 мОм
• ресурс: до 1000 циклов переключения
Дополнительно устройства выполнены в моющемся исполнении (washable), что важно для процессов очистки после пайки.
Гибкость конфигурации
Серия включает варианты с разным количеством позиций — от 2 до 10. Это позволяет инженерам гибко задавать конфигурации без увеличения занимаемой площади.
Модели оптимизированы под разные задачи — от минимального footprint до максимальной функциональности в ограниченном пространстве.
Модели оптимизированы под разные задачи — от минимального footprint до максимальной функциональности в ограниченном пространстве.
Области применения
По данным Littelfuse, серия TDB предназначена для:
• промышленной автоматики
• источников питания и инверторов
• систем безопасности и пожарной сигнализации
• IoT-устройств
Такие устройства требуют высокой надежности при ограниченном пространстве и стабильных электрических характеристик.
• промышленной автоматики
• источников питания и инверторов
• систем безопасности и пожарной сигнализации
• IoT-устройств
Такие устройства требуют высокой надежности при ограниченном пространстве и стабильных электрических характеристик.
Итог
Серия TDB решает типичную задачу современной электроники: разместить больше функций на меньшей площади без потери надежности.
Миниатюризация, совместимость с SMT и стабильные параметры делают эти переключатели практичным выбором для плотных PCB-дизайнов.
Миниатюризация, совместимость с SMT и стабильные параметры делают эти переключатели практичным выбором для плотных PCB-дизайнов.
