Подбор аналога электронного компонента — это не просто поиск детали с похожим названием или одинаковым корпусом. Два компонента могут иметь одинаковое назначение и близкие характеристики, но отличаться распиновкой, напряжением питания, быстродействием, температурным диапазоном, внутренней архитектурой или требованиями к обвязке.
Ошибка при замене может привести не только к неработоспособности устройства, но и к повреждению других компонентов.
Разберемся, как правильно подобрать аналог микросхемы, микроконтроллера, MOSFET, диода, стабилизатора или другого электронного компонента, какие параметры сравнивать и когда возможна замена Pin-to-Pin без изменения печатной платы.
Что такое аналог электронного компонента?
Аналог электронного компонента — это деталь, способная заменить исходный компонент в конкретном устройстве с сохранением требуемых функций и характеристик.
Ключевые слова здесь — «в конкретном устройстве».
Компонент может быть прекрасным аналогом для одной схемы и совершенно не подходить для другой.
Например, два MOSFET имеют:
На первый взгляд они взаимозаменяемы.
Но один имеет:
RDS(on) = 12 мОм
а другой:
RDS(on) = 45 мОм.
В силовом устройстве такая разница способна существенно изменить потери и нагрев.
Поэтому правильный подбор аналога начинается не с корпуса и названия, а с понимания функции компонента в схеме.
Какие бывают аналоги компонентов?
Условно замены можно разделить на несколько уровней.
1. Полный Pin-to-Pin аналог
Лучший вариант.
Компонент имеет:
Такую замену иногда можно выполнить без изменения PCB.
Но даже маркировка производителем детали как drop-in replacement не отменяет проверки datasheet и испытаний.
2. Функциональный аналог
Компонент выполняет ту же функцию, но может иметь:
Для замены потребуется изменение схемы и, возможно, PCB.
3. Параметрический аналог
Компонент выбирается по набору близких электрических характеристик.
Так часто подбирают:
4. Альтернативное техническое решение
Иногда прямого аналога вообще нет.
Тогда один компонент заменяется другой архитектурой.
Например:
устаревший специализированный IC → MCU + внешняя периферия
или
интегрированный силовой модуль → Driver + MOSFET.
Это уже не обычная замена ЭКБ, а редизайн электронного устройства.

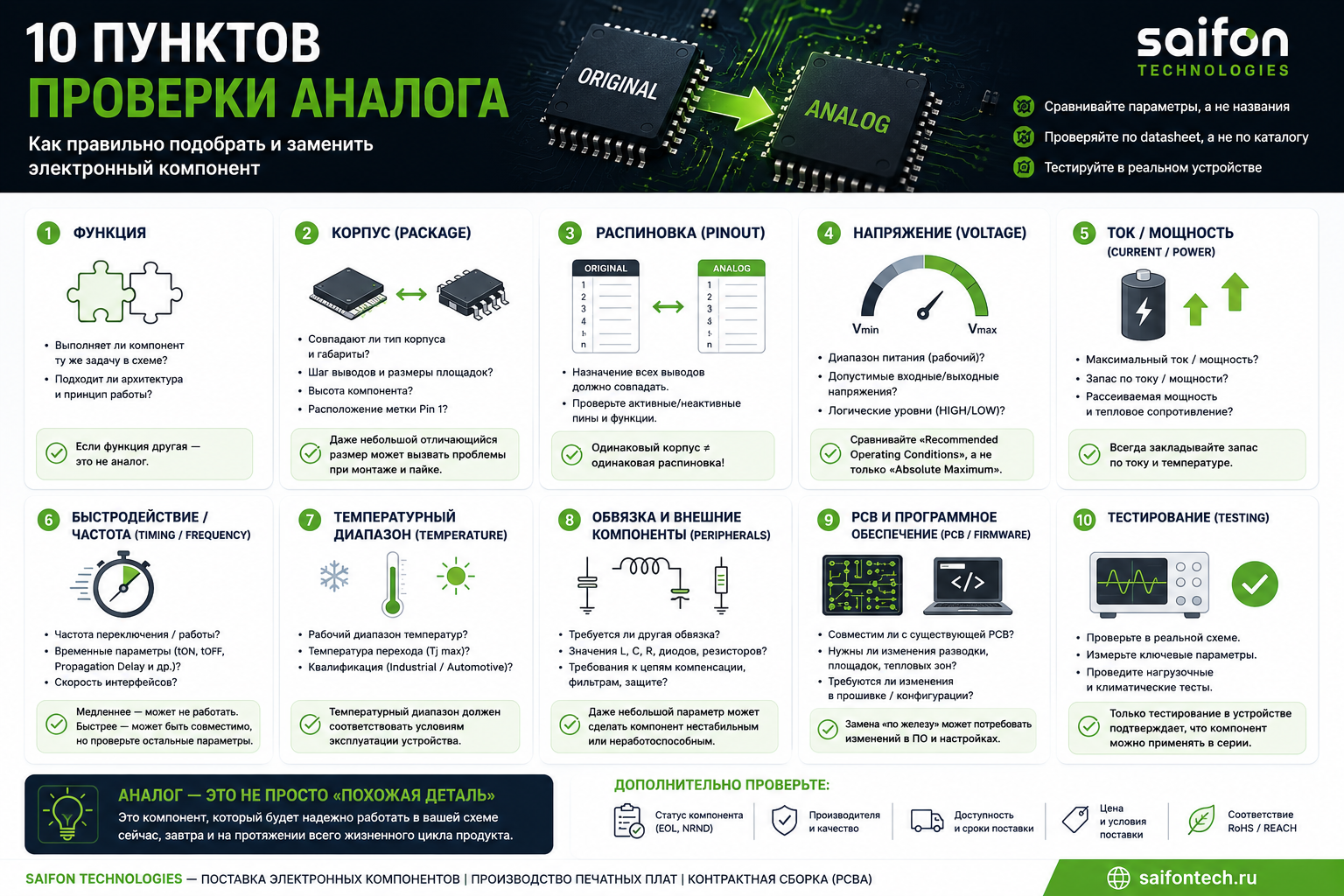

Как подобрать аналог: правильный алгоритм
Универсальный процесс можно представить так:
Исходный MPN
↓
Datasheet
↓
Функция в схеме
↓
Критические параметры
↓
Корпус и Pinout
↓
Поиск кандидатов
↓
Сравнение Datasheet
↓
Проверка схемы
↓
Проверка PCB
↓
Прототип
↓
Испытания
↓
Серийное применение
Главная ошибка — перескочить сразу от первого пункта к шестому:
«Вбить маркировку в поиск и купить похожий компонент».
1. Определите точный MPN
Первое, что необходимо установить, — полный Manufacturer Part Number исходного компонента.
Например, одного базового названия микросхемы может быть недостаточно.
Суффиксы MPN могут определять:
Поэтому искать аналог нужно по полному артикулу производителя, а не только по основной части маркировки.
2. Найдите актуальный Datasheet
Datasheet — основной документ при подборе аналога.
Лучше использовать документацию самого производителя, поскольку сторонние каталоги могут содержать устаревшие или неполные параметры.
Из datasheet необходимо выписать характеристики исходной детали и потенциальной замены.
Но сравнивать нужно именно те параметры, которые важны для конкретной схемы.
3. Определите функцию компонента в устройстве
Один и тот же компонент может работать в совершенно разных режимах.
Например, операционный усилитель может использоваться как:
MOSFET может работать:
Поэтому недостаточно спросить:
«Чем заменить эту микросхему?»
Правильный вопрос:
«Чем можно заменить эту микросхему именно в этой схеме и в этом режиме работы?»
4. Проверьте корпус
Компоненты с одинаковыми функциями могут выпускаться в разных корпусах:
и множестве других.
Если PCB уже изготовлена, размеры корпуса становятся критическим параметром.
Нужно проверить:
Но одинаковый корпус не означает одинаковую распиновку.
5. Проверьте Pinout
Это один из важнейших этапов.
Представим две микросхемы в одинаковом SOIC-8.
У первой:
Pin 1 — EN
Pin 2 — VIN
Pin 3 — GND
У второй:
Pin 1 — VIN
Pin 2 — GND
Pin 3 — EN
Физически микросхема идеально устанавливается на footprint.
Электрически — нет.
В худшем случае питание попадет на неправильный вывод и компонент будет поврежден сразу после включения.
Поэтому:
Same package ≠ Same pinout ≠ Pin-to-Pin compatible.
6. Проверьте питание и допустимые напряжения
Для микросхем необходимо сравнивать:
Особенно опасно использовать только раздел Absolute Maximum Ratings.
Это не рекомендуемый рабочий режим.
Absolute Maximum показывает границы, превышение которых может привести к повреждению компонента. Для нормальной работы необходимо ориентироваться на Recommended Operating Conditions и остальные параметры datasheet.
7. Проверьте температурный диапазон
Один и тот же функциональный компонент может выпускаться в разных исполнениях.
Например:
0…+70 °C
–40…+85 °C
–40…+125 °C
Для бытового устройства это может быть некритично.
Для промышленной, транспортной или автомобильной электроники — принципиально.
Нельзя считать деталь полноценным аналогом, если она не соответствует условиям эксплуатации конечного изделия.
Как подобрать аналог микросхемы?
С микросхемами ситуация сложнее, чем с пассивными компонентами.
Для IC необходимо проверить:
Например, два DC/DC-контроллера могут иметь одинаковое входное напряжение и выходной ток, но требовать совершенно разные:
Такая замена уже требует инженерной проверки схемы.
Как подобрать аналог микроконтроллера?
MCU — одна из самых сложных категорий для замены.
Недостаточно подобрать микроконтроллер с:
Нужно сравнить гораздо больше.
Необходимо учитывать:
Если MCU относится к другому семейству или производителю, замена может потребовать переработки firmware и PCB.
Поэтому микроконтроллер редко стоит выбирать исключительно параметрическим поиском.
Как подобрать аналог MOSFET?
Для MOSFET часто смотрят только:
VDS
и
ID.
Этого недостаточно.
Следует сравнивать:
Для импульсного преобразователя особенно важны Qg, емкости и характеристики переключения.
MOSFET с меньшим RDS(on) не обязательно будет лучшей заменой, если его заряд затвора значительно выше и драйвер не сможет эффективно переключать транзистор на рабочей частоте.
Как подобрать аналог диода?
Для обычного или Schottky-диода проверяют:
Для TVS дополнительно критичны:
Особенно опасно заменять защитные TVS-диоды просто по одинаковому корпусу.
Как подобрать аналог LDO?
Для линейного стабилизатора сравнивают:
И есть еще один важный параметр — требования к выходному конденсатору.
Некоторые LDO могут быть чувствительны к:
Поэтому Pin-to-Pin замена LDO без проверки стабильности схемы может оказаться неудачной.
Как подобрать аналог операционного усилителя?
Для Op-Amp проверяют:
Например, замена обычного усилителя на более «быстрый» не всегда улучшает схему.
Высокоскоростной Op-Amp может оказаться менее устойчивым с существующей разводкой PCB и нагрузкой.
Как подобрать аналог пассивного компонента?
С резисторами и конденсаторами задача кажется простой, но и здесь есть нюансы.
Для резистора:
Для конденсатора:
Например, два керамических конденсатора 10 µF / 16 V / 0805 могут иметь совершенно разную фактическую емкость под DC Bias.
Что такое Cross Reference?
Производители и дистрибьюторы иногда публикуют Cross Reference — таблицы соответствия компонентов.
Пример:
Component A → Recommended Replacement B
Это отличный первый источник кандидатов.
Но Cross Reference следует рассматривать именно как рекомендацию для дальнейшей проверки, а не как автоматическое подтверждение полной взаимозаменяемости.
После нахождения кандидата все равно необходимо сравнить datasheet.
Аналог и замена — не всегда одно и то же
В закупках часто возникает ситуация:
Тогда задача заключается не обязательно в поиске абсолютно идентичной детали.
Иногда выгоднее изменить:
Особенно если изменение позволяет получить несколько альтернативных поставщиков вместо зависимости от одного MPN.
Как проектировать PCB с учетом будущих замен?
Это важный принцип для серийной электроники.
Хороший BOM должен учитывать Second Source еще на этапе разработки.
Например, желательно избегать ситуации:
1 критический компонент → 1 производитель → 1 MPN → 1 источник поставки.
Лучше:
функция → основной MPN + Approved Alternative 1 + Approved Alternative 2.
Для некоторых компонентов можно заранее предусмотреть:
Это может значительно облегчить производство устройства через несколько лет.
AVL — список разрешенных компонентов
В профессиональном производстве используется AVL — Approved Vendor List или список утвержденных производителей/компонентов.
Например:
Один и тот же оригинальный компонент может поставляться через разных поставщиков, а аналог — производиться совершенно другой компанией.
Чем опасна автоматическая замена компонентов?
Современные каталоги, алгоритмы и AI могут быстро найти десятки похожих компонентов.
Это полезно для формирования списка кандидатов.
Но автоматический подбор может пропустить:
Поэтому:
Поиск аналога можно автоматизировать. Инженерную верификацию — полностью нет.
Особенно для силовой, промышленной, автомобильной и другой ответственной электроники.
Ошибка при замене может привести не только к неработоспособности устройства, но и к повреждению других компонентов.
Разберемся, как правильно подобрать аналог микросхемы, микроконтроллера, MOSFET, диода, стабилизатора или другого электронного компонента, какие параметры сравнивать и когда возможна замена Pin-to-Pin без изменения печатной платы.
Что такое аналог электронного компонента?
Аналог электронного компонента — это деталь, способная заменить исходный компонент в конкретном устройстве с сохранением требуемых функций и характеристик.
Ключевые слова здесь — «в конкретном устройстве».
Компонент может быть прекрасным аналогом для одной схемы и совершенно не подходить для другой.
Например, два MOSFET имеют:
- VDS = 60 В;
- ID = 30 А;
- корпус TO-220.
На первый взгляд они взаимозаменяемы.
Но один имеет:
RDS(on) = 12 мОм
а другой:
RDS(on) = 45 мОм.
В силовом устройстве такая разница способна существенно изменить потери и нагрев.
Поэтому правильный подбор аналога начинается не с корпуса и названия, а с понимания функции компонента в схеме.
Какие бывают аналоги компонентов?
Условно замены можно разделить на несколько уровней.
1. Полный Pin-to-Pin аналог
Лучший вариант.
Компонент имеет:
- одинаковое назначение выводов;
- совместимый корпус;
- совместимые электрические характеристики;
- совместимые логические уровни;
- подходящие температурные и эксплуатационные параметры.
Такую замену иногда можно выполнить без изменения PCB.
Но даже маркировка производителем детали как drop-in replacement не отменяет проверки datasheet и испытаний.
2. Функциональный аналог
Компонент выполняет ту же функцию, но может иметь:
- другую распиновку;
- другой корпус;
- другую обвязку;
- другой интерфейс;
- отличающиеся режимы работы.
Для замены потребуется изменение схемы и, возможно, PCB.
3. Параметрический аналог
Компонент выбирается по набору близких электрических характеристик.
Так часто подбирают:
- MOSFET;
- диоды;
- транзисторы;
- стабилизаторы;
- операционные усилители;
- пассивные компоненты.
4. Альтернативное техническое решение
Иногда прямого аналога вообще нет.
Тогда один компонент заменяется другой архитектурой.
Например:
устаревший специализированный IC → MCU + внешняя периферия
или
интегрированный силовой модуль → Driver + MOSFET.
Это уже не обычная замена ЭКБ, а редизайн электронного устройства.
Как подобрать аналог: правильный алгоритм
Универсальный процесс можно представить так:
Исходный MPN
↓
Datasheet
↓
Функция в схеме
↓
Критические параметры
↓
Корпус и Pinout
↓
Поиск кандидатов
↓
Сравнение Datasheet
↓
Проверка схемы
↓
Проверка PCB
↓
Прототип
↓
Испытания
↓
Серийное применение
Главная ошибка — перескочить сразу от первого пункта к шестому:
«Вбить маркировку в поиск и купить похожий компонент».
1. Определите точный MPN
Первое, что необходимо установить, — полный Manufacturer Part Number исходного компонента.
Например, одного базового названия микросхемы может быть недостаточно.
Суффиксы MPN могут определять:
- корпус;
- температурный диапазон;
- точность;
- напряжение;
- вариант прошивки;
- тип упаковки;
- квалификацию;
- RoHS-исполнение.
Поэтому искать аналог нужно по полному артикулу производителя, а не только по основной части маркировки.
2. Найдите актуальный Datasheet
Datasheet — основной документ при подборе аналога.
Лучше использовать документацию самого производителя, поскольку сторонние каталоги могут содержать устаревшие или неполные параметры.
Из datasheet необходимо выписать характеристики исходной детали и потенциальной замены.
Но сравнивать нужно именно те параметры, которые важны для конкретной схемы.
3. Определите функцию компонента в устройстве
Один и тот же компонент может работать в совершенно разных режимах.
Например, операционный усилитель может использоваться как:
- усилитель;
- буфер;
- компаратор;
- фильтр;
- датчик тока.
MOSFET может работать:
- в DC-ключе;
- в DC/DC;
- в инверторе;
- в драйвере двигателя.
Поэтому недостаточно спросить:
«Чем заменить эту микросхему?»
Правильный вопрос:
«Чем можно заменить эту микросхему именно в этой схеме и в этом режиме работы?»
4. Проверьте корпус
Компоненты с одинаковыми функциями могут выпускаться в разных корпусах:
- SOIC;
- TSSOP;
- QFN;
- DFN;
- QFP;
- BGA;
- SOT-23;
- TO-220
и множестве других.
Если PCB уже изготовлена, размеры корпуса становятся критическим параметром.
Нужно проверить:
- габариты;
- шаг выводов;
- размеры pads;
- ориентацию Pin 1;
- наличие Thermal Pad;
- высоту компонента.
Но одинаковый корпус не означает одинаковую распиновку.
5. Проверьте Pinout
Это один из важнейших этапов.
Представим две микросхемы в одинаковом SOIC-8.
У первой:
Pin 1 — EN
Pin 2 — VIN
Pin 3 — GND
У второй:
Pin 1 — VIN
Pin 2 — GND
Pin 3 — EN
Физически микросхема идеально устанавливается на footprint.
Электрически — нет.
В худшем случае питание попадет на неправильный вывод и компонент будет поврежден сразу после включения.
Поэтому:
Same package ≠ Same pinout ≠ Pin-to-Pin compatible.
6. Проверьте питание и допустимые напряжения
Для микросхем необходимо сравнивать:
- Supply Voltage;
- Recommended Operating Conditions;
- Absolute Maximum Ratings;
- Input Voltage Range;
- Output Voltage Range;
- Logic Levels.
Особенно опасно использовать только раздел Absolute Maximum Ratings.
Это не рекомендуемый рабочий режим.
Absolute Maximum показывает границы, превышение которых может привести к повреждению компонента. Для нормальной работы необходимо ориентироваться на Recommended Operating Conditions и остальные параметры datasheet.
7. Проверьте температурный диапазон
Один и тот же функциональный компонент может выпускаться в разных исполнениях.
Например:
0…+70 °C
–40…+85 °C
–40…+125 °C
Для бытового устройства это может быть некритично.
Для промышленной, транспортной или автомобильной электроники — принципиально.
Нельзя считать деталь полноценным аналогом, если она не соответствует условиям эксплуатации конечного изделия.
Как подобрать аналог микросхемы?
С микросхемами ситуация сложнее, чем с пассивными компонентами.
Для IC необходимо проверить:
- назначение;
- архитектуру;
- питание;
- корпус;
- Pinout;
- логические уровни;
- интерфейсы;
- частоты;
- временные параметры;
- точность;
- выходные токи;
- режимы запуска;
- внешнюю обвязку.
Например, два DC/DC-контроллера могут иметь одинаковое входное напряжение и выходной ток, но требовать совершенно разные:
- индуктивности;
- частоты преобразования;
- цепи компенсации;
- конденсаторы;
- feedback divider.
Такая замена уже требует инженерной проверки схемы.
Как подобрать аналог микроконтроллера?
MCU — одна из самых сложных категорий для замены.
Недостаточно подобрать микроконтроллер с:
- 32-bit CPU;
- 256 KB Flash;
- 64 KB RAM;
- UART + SPI + I²C.
Нужно сравнить гораздо больше.
- Аппаратная часть
- Architecture / Core;
- Supply Voltage;
- Package;
- Pinout;
- Flash;
- RAM;
- Clock;
- Timers;
- ADC/DAC;
- PWM;
- UART;
- SPI;
- I²C;
- CAN;
- USB;
- GPIO;
- DMA;
- Interrupts.
- Программная часть
Необходимо учитывать:
- совместимость firmware;
- компилятор;
- SDK/HAL;
- bootloader;
- отладчик;
- библиотеки;
- RTOS;
- периферию;
- программатор.
Если MCU относится к другому семейству или производителю, замена может потребовать переработки firmware и PCB.
Поэтому микроконтроллер редко стоит выбирать исключительно параметрическим поиском.
Как подобрать аналог MOSFET?
Для MOSFET часто смотрят только:
VDS
и
ID.
Этого недостаточно.
Следует сравнивать:
- VDS — максимальное напряжение сток-исток;
- ID — допустимый ток;
- RDS(on) — сопротивление открытого канала;
- VGS — напряжение затвор-исток;
- VGS(th) — пороговое напряжение;
- Qg — заряд затвора;
- Ciss / Coss / Crss — емкости;
- SOA — Safe Operating Area;
- Body Diode;
- Package;
- Thermal Resistance.
Для импульсного преобразователя особенно важны Qg, емкости и характеристики переключения.
MOSFET с меньшим RDS(on) не обязательно будет лучшей заменой, если его заряд затвора значительно выше и драйвер не сможет эффективно переключать транзистор на рабочей частоте.
Как подобрать аналог диода?
Для обычного или Schottky-диода проверяют:
- VRRM — обратное напряжение;
- IF — прямой ток;
- VF — прямое падение напряжения;
- IR — обратный ток;
- trr — время обратного восстановления;
- Package;
- Thermal Characteristics.
Для TVS дополнительно критичны:
- VRWM;
- VBR;
- VC;
- IPP;
- PPP;
- capacitance.
Особенно опасно заменять защитные TVS-диоды просто по одинаковому корпусу.
Как подобрать аналог LDO?
Для линейного стабилизатора сравнивают:
- VIN;
- VOUT;
- IOUT;
- Dropout Voltage;
- Quiescent Current;
- PSRR;
- Noise;
- Accuracy;
- Enable Logic;
- Current Limit;
- Thermal Protection;
- Package;
- Pinout.
И есть еще один важный параметр — требования к выходному конденсатору.
Некоторые LDO могут быть чувствительны к:
- емкости;
- ESR;
- типу конденсатора.
Поэтому Pin-to-Pin замена LDO без проверки стабильности схемы может оказаться неудачной.
Как подобрать аналог операционного усилителя?
Для Op-Amp проверяют:
- Supply Voltage;
- Input Common-Mode Range;
- Rail-to-Rail Input/Output;
- GBW;
- Slew Rate;
- Input Offset Voltage;
- Input Bias Current;
- Noise;
- Output Current;
- Load Capacitance;
- Package;
- Pinout.
Например, замена обычного усилителя на более «быстрый» не всегда улучшает схему.
Высокоскоростной Op-Amp может оказаться менее устойчивым с существующей разводкой PCB и нагрузкой.
Как подобрать аналог пассивного компонента?
С резисторами и конденсаторами задача кажется простой, но и здесь есть нюансы.
Для резистора:
- Resistance;
- Tolerance;
- Power;
- TCR;
- Maximum Working Voltage;
- Package.
Для конденсатора:
- Capacitance;
- Voltage Rating;
- Tolerance;
- Dielectric;
- ESR;
- ESL;
- Temperature Characteristics;
- Package.
Например, два керамических конденсатора 10 µF / 16 V / 0805 могут иметь совершенно разную фактическую емкость под DC Bias.
Что такое Cross Reference?
Производители и дистрибьюторы иногда публикуют Cross Reference — таблицы соответствия компонентов.
Пример:
Component A → Recommended Replacement B
Это отличный первый источник кандидатов.
Но Cross Reference следует рассматривать именно как рекомендацию для дальнейшей проверки, а не как автоматическое подтверждение полной взаимозаменяемости.
После нахождения кандидата все равно необходимо сравнить datasheet.
Аналог и замена — не всегда одно и то же
В закупках часто возникает ситуация:
- исходный компонент снят с производства;
- срок поставки слишком большой;
- цена резко выросла;
- производитель недоступен;
- нужна локализация BOM.
Тогда задача заключается не обязательно в поиске абсолютно идентичной детали.
Иногда выгоднее изменить:
- номинал;
- корпус;
- footprint;
- обвязку;
- прошивку;
- схему;
- PCB.
Особенно если изменение позволяет получить несколько альтернативных поставщиков вместо зависимости от одного MPN.
Как проектировать PCB с учетом будущих замен?
Это важный принцип для серийной электроники.
Хороший BOM должен учитывать Second Source еще на этапе разработки.
Например, желательно избегать ситуации:
1 критический компонент → 1 производитель → 1 MPN → 1 источник поставки.
Лучше:
функция → основной MPN + Approved Alternative 1 + Approved Alternative 2.
Для некоторых компонентов можно заранее предусмотреть:
- универсальный footprint;
- варианты номиналов;
- 0-Ω перемычки;
- альтернативную обвязку;
- несколько посадочных мест.
Это может значительно облегчить производство устройства через несколько лет.
AVL — список разрешенных компонентов
В профессиональном производстве используется AVL — Approved Vendor List или список утвержденных производителей/компонентов.
Например:
- RefDes
- Основной MPN
- Производитель
- Разрешенный аналог
Один и тот же оригинальный компонент может поставляться через разных поставщиков, а аналог — производиться совершенно другой компанией.
Чем опасна автоматическая замена компонентов?
Современные каталоги, алгоритмы и AI могут быстро найти десятки похожих компонентов.
Это полезно для формирования списка кандидатов.
Но автоматический подбор может пропустить:
- отличие Pinout;
- нестандартный режим работы;
- особенности запуска;
- ошибки в параметрической базе;
- различия в timing;
- ограничения firmware;
- тепловой режим;
- нестандартную функцию вывода;
- особенности PCB Layout.
Поэтому:
Поиск аналога можно автоматизировать. Инженерную верификацию — полностью нет.
Особенно для силовой, промышленной, автомобильной и другой ответственной электроники.
10 пунктов проверки аналога
Перед утверждением замены полезно пройти короткий чек-лист:
1. Функция — выполняет ли компонент ту же задачу?
2. Package — подходит ли корпус?
3. Pinout — совпадает ли распиновка?
4. Voltage — совместимы ли рабочие напряжения?
5. Current/Power — достаточны ли ток и мощность?
6. Timing/Frequency — подходят ли динамические параметры?
7. Temperature — соответствует ли температурный диапазон?
8. External Components — совместима ли существующая обвязка?
9. PCB/Firmware — нужны ли изменения платы или ПО?
10. Testing — прошла ли замена испытания в реальном устройстве?
Только после этого компонент разумно включать в AVL/BOM как утвержденный аналог.
Пример: оригинал закончился на складе
Предположим, в BOM указан:
U5 — DC/DC Converter
Компонент недоступен.
Неправильный подход:
«Найти другой DC/DC на 3 А в таком же корпусе».
Правильный:
1. Определить VIN и VOUT.
2. Проверить реальный ток нагрузки.
3. Сравнить topology и frequency.
4. Проверить Pinout.
5. Проверить feedback voltage.
6. Проверить L и CIN/COUT.
7. Проверить компенсацию.
8. Оценить тепловой режим.
9. Проверить PCB Layout requirements.
10. Собрать прототип и испытать.
И только после этого новый DC/DC становится реальным аналогом.
Когда можно заменить компонент без изменения PCB?
Наиболее удобный случай:
Pin-to-Pin + Function-to-Function + Parameter Compatible.
То есть одновременно совпадают:
Даже в этом случае для серийного устройства желательно провести валидацию на реальном изделии.
Когда потребуется редизайн PCB?
Переработка платы может потребоваться, если аналог имеет:
Для высокоскоростных интерфейсов и силовой электроники замена компонента также может потребовать изменения PCB Layout, даже если функционально компоненты очень похожи.
Подбор аналогов электронных компонентов в Сайфон Технолоджис
При комплектации производства часто встречаются ситуации, когда часть позиций BOM:
В таких случаях Сайфон Технолоджис может рассматривать варианты поставки и альтернативные позиции при комплектации электронных проектов.
Для работы желательно передать:
BOM → Manufacturer → MPN → количество → допустимость аналогов → технические требования.
Чем больше информации о проекте, тем корректнее можно оценить возможную замену.
Для критичных компонентов окончательное решение о применении аналога должно приниматься после инженерной проверки и испытаний.
Комплексная комплектация BOM
Поиск аналогов особенно полезен не для одной детали, а при анализе всей спецификации.
Например:
500 позиций BOM
↓
420 доступны
↓
50 требуют уточнения
↓
20 имеют альтернативы
↓
10 критических позиций
↓
инженерная проверка
↓
финальный BOM
↓
закупка
↓
контрактная сборка PCBA
Такой подход позволяет заранее обнаружить риски до запуска серии.
Сайфон Технолоджис работает с поставкой электронных компонентов, изготовлением печатных плат и контрактной сборкой электроники, что позволяет рассматривать BOM не отдельно от производства, а как часть единого процесса изготовления изделия.
FAQ
Как найти аналог микросхемы?
Определите точный MPN, найдите datasheet и сравните функцию, напряжение питания, корпус, Pinout, электрические и динамические параметры, внешнюю обвязку и условия эксплуатации.
Где искать аналоги электронных компонентов?
Используйте официальные Cross Reference производителей, параметрические каталоги и документацию. Найденный вариант необходимо проверять по datasheet.
Можно ли поставить аналог в тот же footprint?
Только если совпадают корпус, геометрия посадочного места и Pinout, а электрические характеристики совместимы со схемой.
Как подобрать аналог микроконтроллера?
Необходимо сравнивать не только CPU, Flash и RAM, но и периферию, GPIO, таймеры, ADC, интерфейсы, Pinout, питание и совместимость программного обеспечения.
Можно ли подобрать аналог по фотографии маркировки?
Иногда по маркировке можно определить исходный MPN или круг кандидатов. Но для надежной замены потребуется дополнительная информация о корпусе, производителе и схеме, в которой установлен компонент.
Можно ли использовать китайский аналог вместо оригинала?
Страна происхождения сама по себе не определяет взаимозаменяемость. Необходимо проверять характеристики конкретного компонента, документацию производителя, качество, требуемые квалификации и результаты испытаний.
Можно ли использовать AI для подбора аналога?
Да — для поиска кандидатов и первичного сравнения параметров. Но окончательная замена критичных компонентов должна проверяться по документации и тестироваться в реальной схеме.
Перед утверждением замены полезно пройти короткий чек-лист:
1. Функция — выполняет ли компонент ту же задачу?
2. Package — подходит ли корпус?
3. Pinout — совпадает ли распиновка?
4. Voltage — совместимы ли рабочие напряжения?
5. Current/Power — достаточны ли ток и мощность?
6. Timing/Frequency — подходят ли динамические параметры?
7. Temperature — соответствует ли температурный диапазон?
8. External Components — совместима ли существующая обвязка?
9. PCB/Firmware — нужны ли изменения платы или ПО?
10. Testing — прошла ли замена испытания в реальном устройстве?
Только после этого компонент разумно включать в AVL/BOM как утвержденный аналог.
Пример: оригинал закончился на складе
Предположим, в BOM указан:
U5 — DC/DC Converter
Компонент недоступен.
Неправильный подход:
«Найти другой DC/DC на 3 А в таком же корпусе».
Правильный:
1. Определить VIN и VOUT.
2. Проверить реальный ток нагрузки.
3. Сравнить topology и frequency.
4. Проверить Pinout.
5. Проверить feedback voltage.
6. Проверить L и CIN/COUT.
7. Проверить компенсацию.
8. Оценить тепловой режим.
9. Проверить PCB Layout requirements.
10. Собрать прототип и испытать.
И только после этого новый DC/DC становится реальным аналогом.
Когда можно заменить компонент без изменения PCB?
Наиболее удобный случай:
Pin-to-Pin + Function-to-Function + Parameter Compatible.
То есть одновременно совпадают:
- корпус;
- распиновка;
- назначение;
- рабочие параметры;
- логика;
- обвязка;
- условия эксплуатации.
Даже в этом случае для серийного устройства желательно провести валидацию на реальном изделии.
Когда потребуется редизайн PCB?
Переработка платы может потребоваться, если аналог имеет:
- другой корпус;
- другую распиновку;
- другую обвязку;
- другую топологию питания;
- измененные требования к разводке;
- другой тепловой режим.
Для высокоскоростных интерфейсов и силовой электроники замена компонента также может потребовать изменения PCB Layout, даже если функционально компоненты очень похожи.
Подбор аналогов электронных компонентов в Сайфон Технолоджис
При комплектации производства часто встречаются ситуации, когда часть позиций BOM:
- снята с производства (EOL);
- имеет длительный срок поставки;
- недоступна в необходимом количестве;
- слишком дорога;
- требует поиска альтернативы.
В таких случаях Сайфон Технолоджис может рассматривать варианты поставки и альтернативные позиции при комплектации электронных проектов.
Для работы желательно передать:
BOM → Manufacturer → MPN → количество → допустимость аналогов → технические требования.
Чем больше информации о проекте, тем корректнее можно оценить возможную замену.
Для критичных компонентов окончательное решение о применении аналога должно приниматься после инженерной проверки и испытаний.
Комплексная комплектация BOM
Поиск аналогов особенно полезен не для одной детали, а при анализе всей спецификации.
Например:
500 позиций BOM
↓
420 доступны
↓
50 требуют уточнения
↓
20 имеют альтернативы
↓
10 критических позиций
↓
инженерная проверка
↓
финальный BOM
↓
закупка
↓
контрактная сборка PCBA
Такой подход позволяет заранее обнаружить риски до запуска серии.
Сайфон Технолоджис работает с поставкой электронных компонентов, изготовлением печатных плат и контрактной сборкой электроники, что позволяет рассматривать BOM не отдельно от производства, а как часть единого процесса изготовления изделия.
FAQ
Как найти аналог микросхемы?
Определите точный MPN, найдите datasheet и сравните функцию, напряжение питания, корпус, Pinout, электрические и динамические параметры, внешнюю обвязку и условия эксплуатации.
Где искать аналоги электронных компонентов?
Используйте официальные Cross Reference производителей, параметрические каталоги и документацию. Найденный вариант необходимо проверять по datasheet.
Можно ли поставить аналог в тот же footprint?
Только если совпадают корпус, геометрия посадочного места и Pinout, а электрические характеристики совместимы со схемой.
Как подобрать аналог микроконтроллера?
Необходимо сравнивать не только CPU, Flash и RAM, но и периферию, GPIO, таймеры, ADC, интерфейсы, Pinout, питание и совместимость программного обеспечения.
Можно ли подобрать аналог по фотографии маркировки?
Иногда по маркировке можно определить исходный MPN или круг кандидатов. Но для надежной замены потребуется дополнительная информация о корпусе, производителе и схеме, в которой установлен компонент.
Можно ли использовать китайский аналог вместо оригинала?
Страна происхождения сама по себе не определяет взаимозаменяемость. Необходимо проверять характеристики конкретного компонента, документацию производителя, качество, требуемые квалификации и результаты испытаний.
Можно ли использовать AI для подбора аналога?
Да — для поиска кандидатов и первичного сравнения параметров. Но окончательная замена критичных компонентов должна проверяться по документации и тестироваться в реальной схеме.
