Проектирование гибких и гибко-жёстких печатных плат требует учёта механических нагрузок и выбора соответствующих материалов.
Гибкие печатные платы:
- Используйте изогнутые трассы, избегая острых углов для снижения риска трещин.
- Не размещайте компоненты и переходные отверстия в зонах изгиба.
- Добавьте каплевидные накладки на переходах трасса-сквозное отверстие для уменьшения напряжения.
- Закруглите углы платы для предотвращения разрывов.
- Применяйте сетчатый заземляющий слой для повышения гибкости и снижения риска растрескивания меди.

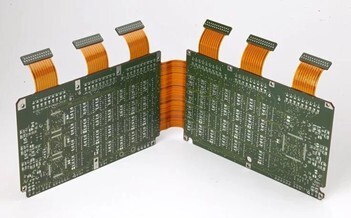

Гибко-жёсткие печатные платы:
- Обеспечьте плавный переход от жёсткой к гибкой части, избегая прямых линий для предотвращения трещин.
- Не размещайте отверстия вблизи перехода, соблюдая отступ ~3–5 мм.
- Используйте лёгкие и низкопрофильные компоненты на гибких секциях, при необходимости закрепляя их клеем.
- Учитывайте различные коэффициенты теплового расширения материалов для предотвращения расслоения и деформации.
