На печатных платах, электронных модулях и принципиальных схемах постоянно встречаются обозначения VIN, VCC, VDD, 5V, 3.3V и GND. Все они связаны с питанием устройства, но обозначают разные точки электрической схемы.
Например, на одной плате одновременно могут присутствовать контакты VIN, 5V, 3.3V и GND. Подавать одинаковое напряжение на любой из них нельзя — это может привести к неправильной работе или повреждению электроники.
Разберемся, что такое VIN, чем VIN отличается от VCC и VDD, что означает 5V и куда правильно подключать питание.
Что такое VIN?
VIN (Voltage Input) — входное напряжение или вход питания электронного устройства.
Простыми словами:
VIN = напряжение, которое подается на вход устройства.
Например, электронная плата может иметь встроенный преобразователь напряжения:
VIN 12 В → DC/DC → 5 В → стабилизатор → 3,3 В
В этом случае 12 В является внешним питанием платы, а линии 5 В и 3,3 В формируются уже внутри устройства.
Поэтому контакт VIN часто соединен не непосредственно с микроконтроллером, а с регулятором напряжения, DC/DC-преобразователем или другой схемой питания.
Что означает 5V?
Обозначение 5V обычно означает электрическую шину с напряжением около 5 В.
Но здесь есть важный нюанс.
На разных устройствах контакт 5V может быть как входом, так и выходом питания.
Например:
VIN → стабилизатор → 5V
В таком устройстве VIN является входом, а 5V — внутренней шиной после преобразователя.
На другой плате контакт 5V может быть предназначен непосредственно для внешнего питания.
Поэтому перед подключением необходимо смотреть схему, datasheet или документацию конкретной платы.
VIN и 5V — в чем разница?
Главное отличие заключается в назначении.
ОбозначениеЧто обычно означает
VIN
Вход внешнего питания
5V
Шина питания 5 В
3.3V
Шина питания 3,3 В
VCC
Положительная шина питания схемы
VDD
Положительное питание, традиционно связанное с MOS/CMOS
GND
Общая точка схемы
Например, если устройство рассчитано на:
VIN = 7–12 В
это вовсе не означает, что на контакт 5V также можно подать 12 В.
И наоборот: если плата рассчитана на прямое питание через 5V, подача 5 В на VIN перед линейным стабилизатором может оказаться недостаточной из-за падения напряжения на регуляторе.
Что такое VCC?
VCC — одно из наиболее распространенных обозначений положительной шины питания электронной схемы.
Исторически термин связан с биполярными транзисторами, где буква C относится к Collector — коллектору.
На современных схемах VCC часто используется значительно шире и фактически может означать просто:
положительное питание микросхемы или определенной части устройства.
Например:
VCC = +5 В
или:
VCC = +3,3 В
Поэтому само обозначение VCC не говорит, какое именно напряжение должно присутствовать на линии.
Необходимо смотреть документацию устройства.
Что такое VDD?
VDD также обозначает положительную линию питания.
Исторически обозначение связано с MOS-транзисторами, где D означает Drain — сток.
Поэтому традиционно:
VCC использовалось для схем на биполярных транзисторах;
VDD — для MOS/CMOS.
Однако в современной электронике эти обозначения используются гораздо свободнее.
Например, у микроконтроллера можно увидеть:
VDD — цифровое питание
VDDA — аналоговое питание
VSS — земля
Конкретное назначение каждого вывода всегда необходимо проверять по datasheet.
VCC и VDD — это одно и то же?
Не всегда.
В простой схеме оба обозначения действительно могут использоваться как название положительной линии питания.
Но в сложном устройстве VCC и VDD могут относиться к совершенно разным доменам питания.
Например:
VCC = 5 В
VDD = 3,3 В
VDD_CORE = 1,2 В
VDDA = 3,3 В
Поэтому нельзя автоматически соединять линии только потому, что их названия относятся к питанию.
Что такое 3.3V?
3.3V — шина питания напряжением около 3,3 В.
Она широко используется в современной цифровой электронике:
- микроконтроллерах;
- FPGA;
- датчиках;
- памяти;
- Wi-Fi и Bluetooth-модулях;
- интерфейсных микросхемах;
- IoT-устройствах.
Например, типовая система может выглядеть так:
VIN 12 В → 5 В → 3.3 В → микроконтроллер
При этом разные компоненты одной PCB могут работать от разных напряжений.
Что такое GND?
GND (Ground) — общая опорная точка электрической схемы, относительно которой обычно измеряются напряжения.
Например:
5V = +5 В относительно GND
3.3V = +3,3 В относительно GND
Но GND не всегда означает физическое заземление устройства.
В электронике могут встречаться:
GND — общая земля
AGND — аналоговая земля
DGND — цифровая земля
PGND — силовая земля
Earth / PE — защитное заземление
Это разные понятия, и способы их соединения зависят от схемотехники устройства.
Подробнее об этом мы рассказывали в статье «Что такое GND (Ground) в электронике и электротехнике» на сайте Сайфон Технолоджис.

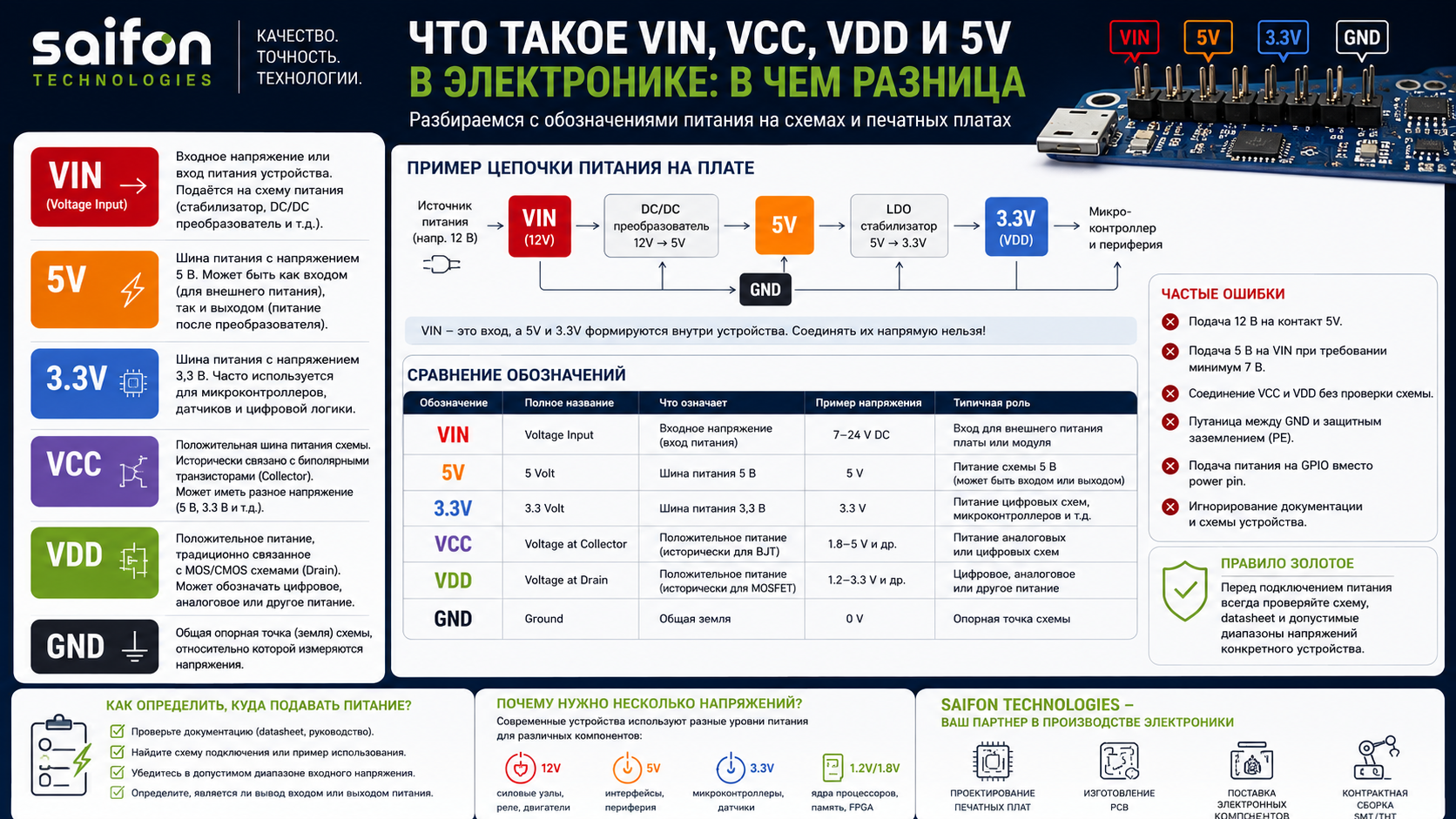

VIN, VCC, VDD, 5V и GND на примере
Представим электронный контроллер, который питается от источника 12 В.
Структура питания может выглядеть следующим образом:
Источник питания 12 В
↓
VIN
↓
DC/DC 12 → 5 В
↓
5V
↓
LDO 5 → 3,3 В
↓
3.3V / VDD
↓
микроконтроллер
↓
GND
В этой системе VIN, 5V и VDD — это три разные точки цепи питания.
И соединять их напрямую нельзя.
Можно ли подавать питание на VIN?
Можно, если это предусмотрено производителем устройства.
Перед подключением необходимо определить допустимый диапазон входного напряжения.
Например, документация может указывать:
VIN: 7–24 V DC
Это означает, что встроенная система питания рассчитана на напряжение в указанном диапазоне.
Если подать напряжение выше допустимого, можно повредить DC/DC-преобразователь, стабилизатор и другие компоненты платы.
Можно ли подать 5 В на VIN?
Зависит от конкретной схемы.
Если после VIN установлен линейный стабилизатор на 5 В, ему может требоваться входное напряжение выше 5 В.
Если используется DC/DC-преобразователь с подходящим диапазоном входного напряжения, ситуация может быть другой.
Поэтому универсального правила:
«5 В можно подавать на VIN»
не существует.
Необходимо проверять документацию конкретного устройства.
Можно ли подавать питание прямо на 5V?
Только если производитель платы допускает такой способ питания.
При прямой подаче напряжения на внутреннюю шину 5V можно обойти входную защиту, стабилизатор или часть схемы управления питанием.
Ошибка в напряжении или полярности в таком случае способна привести к повреждению компонентов.
Почему на одной плате столько напряжений?
Современное электронное устройство может одновременно использовать множество линий питания.
Например:
12 В — реле, двигатели, исполнительные механизмы;
5 В — периферия и интерфейсные компоненты;
3,3 В — микроконтроллеры и датчики;
1,8 В — память и цифровые интерфейсы;
1,2 В / 1,0 В — ядра процессоров и FPGA.
Для получения этих напряжений на PCB применяются DC/DC-преобразователи, LDO, PMIC и другие схемы питания.
Поэтому правильное проектирование Power Tree — одна из важных задач при разработке сложной печатной платы.
Частые ошибки при подключении VIN, VCC и 5V
Одна из самых опасных ошибок — ориентироваться только на название контакта.
Например:
ошибка: подать 12 В на контакт 5V;
ошибка: считать, что VCC всегда равно 5 В;
ошибка: соединить VCC и VDD без проверки схемы;
ошибка: считать VIN и 5V одинаковыми входами;
ошибка: путать GND с защитным PE;
ошибка: подавать питание на GPIO вместо power pin.
Правильное правило очень простое:
Перед подключением питания всегда проверяйте pinout, схему и datasheet конкретного устройства.
Как обозначать питание при проектировании PCB?
При разработке собственной печатной платы желательно использовать понятные названия цепей.
Например:
VIN_24V
+12V
+5V
+3V3
VDD_CORE
VDDA
GND
AGND
Такие обозначения значительно упрощают чтение принципиальной схемы, проверку PCB и дальнейшее обслуживание устройства.
Особенно это важно в проектах, где присутствует несколько DC/DC-преобразователей и различных доменов питания.
Разработка и производство печатных плат в Сайфон Технолоджис
При проектировании PCB система питания должна рассчитываться одновременно с остальной схемой.
Необходимо учитывать максимальные токи, падение напряжения, ширину проводников, тепловыделение, расположение преобразователей, развязывающие конденсаторы, полигоны питания и GND, переходные отверстия и электромагнитную совместимость.
Сайфон Технолоджис работает с проектами по разработке и производству печатных плат, поставке электронных компонентов и контрактной сборке электроники.
Если у вас есть принципиальная схема, Gerber, BOM, готовая PCB или прототип устройства, проект можно передать специалистам Сайфон Технолоджис для оценки дальнейшего производства.
Для серийного изделия возможна комплексная работа:
проектирование PCB → подготовка BOM → поставка электронных компонентов → изготовление печатных плат → SMT/THT-монтаж → контроль готовых PCBA.
Главное: чем отличаются VIN, VCC, VDD и 5V?
Запомнить можно очень просто:
VIN — входное напряжение устройства.
5V / 3.3V — конкретная шина с указанным номинальным напряжением.
VCC — название положительной линии питания, исторически связанное с BJT.
VDD — название положительной линии питания, исторически связанное с MOS/CMOS.
GND — общая опорная точка схемы.
Но окончательное значение любого обозначения определяется схемой и документацией конкретного устройства.
