GPIO (General Purpose Input/Output) — это универсальные цифровые входы и выходы микроконтроллера, процессора или другого электронного устройства.
Через GPIO микроконтроллер взаимодействует с внешним миром: считывает состояние кнопок и датчиков, включает светодиоды, управляет транзисторами, реле, драйверами и другими электронными схемами.
Если объяснить совсем просто:
GPIO INPUT → микроконтроллер получает информацию.
GPIO OUTPUT → микроконтроллер управляет внешним устройством.
Разберемся, что такое GPIO, чем INPUT отличается от OUTPUT, что означают HIGH и LOW, зачем нужны Pull-up и Pull-down и почему к GPIO нельзя подключать мощную нагрузку напрямую.
Через GPIO микроконтроллер взаимодействует с внешним миром: считывает состояние кнопок и датчиков, включает светодиоды, управляет транзисторами, реле, драйверами и другими электронными схемами.
Если объяснить совсем просто:
GPIO INPUT → микроконтроллер получает информацию.
GPIO OUTPUT → микроконтроллер управляет внешним устройством.
Разберемся, что такое GPIO, чем INPUT отличается от OUTPUT, что означают HIGH и LOW, зачем нужны Pull-up и Pull-down и почему к GPIO нельзя подключать мощную нагрузку напрямую.

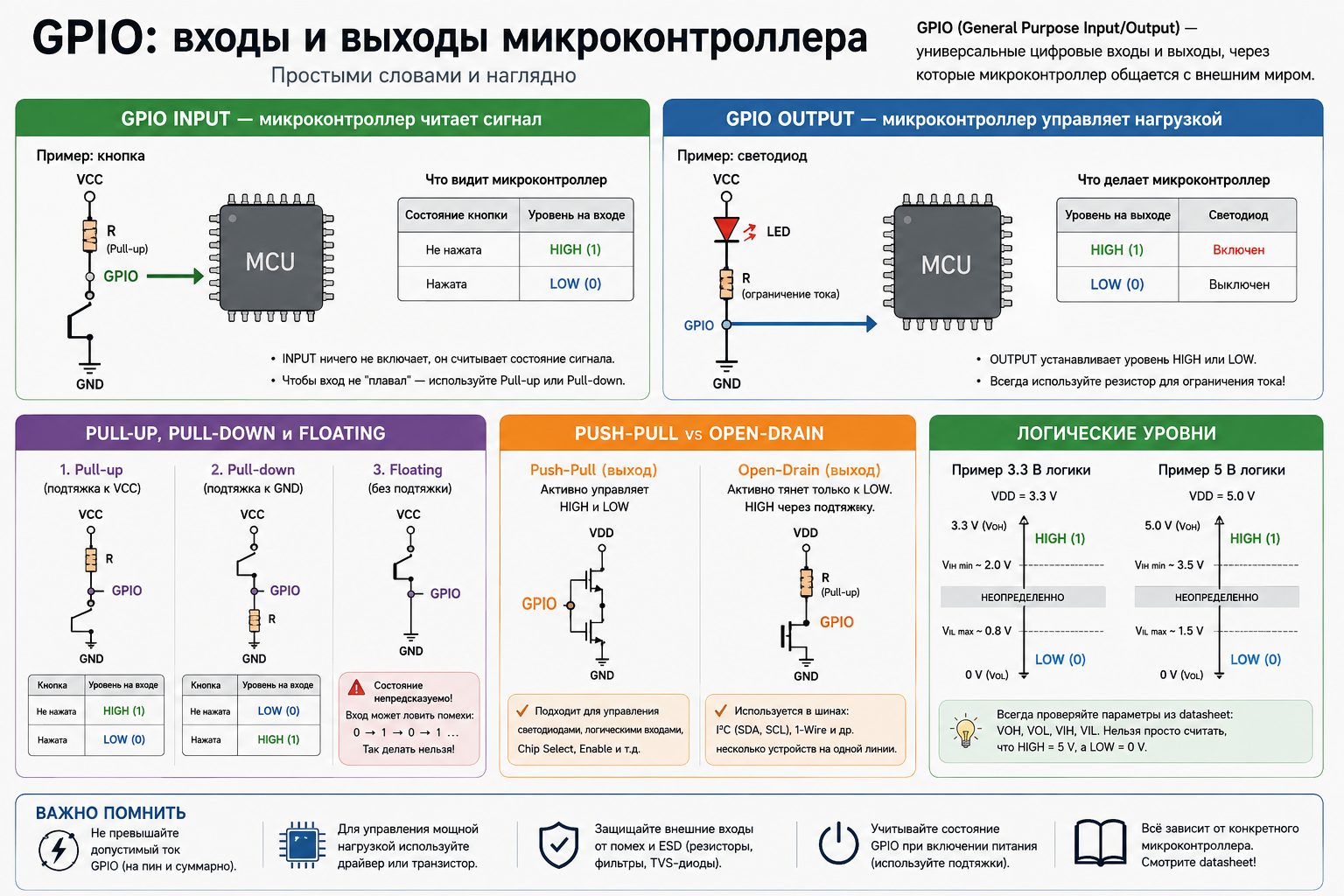

Что такое GPIO простыми словами?
Представим микроконтроллер.
Внутри него выполняется программа, но для практического применения ему необходимо взаимодействовать с внешними компонентами.
Для этого используются его выводы — pins.
Некоторые выводы могут выполнять различные специальные функции:
ADC — измерение аналогового напряжения;
UART — последовательный интерфейс;
SPI — цифровой интерфейс;
I²C — интерфейс связи;
PWM — генерация импульсного сигнала;
GPIO — универсальный цифровой вход или выход.
Во многих микроконтроллерах один физический вывод может поддерживать сразу несколько функций, а нужный режим выбирается программно.
Например:
PA5 → GPIO → SPI → Timer/PWM
Но одновременно вывод обычно используется в соответствии с выбранной конфигурацией периферии.
Представим микроконтроллер.
Внутри него выполняется программа, но для практического применения ему необходимо взаимодействовать с внешними компонентами.
Для этого используются его выводы — pins.
Некоторые выводы могут выполнять различные специальные функции:
ADC — измерение аналогового напряжения;
UART — последовательный интерфейс;
SPI — цифровой интерфейс;
I²C — интерфейс связи;
PWM — генерация импульсного сигнала;
GPIO — универсальный цифровой вход или выход.
Во многих микроконтроллерах один физический вывод может поддерживать сразу несколько функций, а нужный режим выбирается программно.
Например:
PA5 → GPIO → SPI → Timer/PWM
Но одновременно вывод обычно используется в соответствии с выбранной конфигурацией периферии.
GPIO INPUT — цифровой вход
Когда GPIO настроен как INPUT, микроконтроллер определяет логическое состояние на выводе.
Упрощенно возможны два состояния:
LOW — логический 0
HIGH — логическая 1
Например, подключим кнопку:
VCC → кнопка → GPIO
После нажатия кнопки на входе появляется определенный логический уровень, который может прочитать программа.
Контроллер получает информацию:
кнопка не нажата → 0
кнопка нажата → 1
Конкретная логика зависит от схемы подключения.
GPIO INPUT используется для:
То есть INPUT ничего не включает — он считывает состояние сигнала.
Когда GPIO настроен как INPUT, микроконтроллер определяет логическое состояние на выводе.
Упрощенно возможны два состояния:
LOW — логический 0
HIGH — логическая 1
Например, подключим кнопку:
VCC → кнопка → GPIO
После нажатия кнопки на входе появляется определенный логический уровень, который может прочитать программа.
Контроллер получает информацию:
кнопка не нажата → 0
кнопка нажата → 1
Конкретная логика зависит от схемы подключения.
GPIO INPUT используется для:
- кнопок;
- переключателей;
- цифровых датчиков;
- сигналов готовности;
- сигналов прерывания;
- определения состояния внешнего устройства.
То есть INPUT ничего не включает — он считывает состояние сигнала.
GPIO OUTPUT — цифровой выход
Когда GPIO работает как OUTPUT, ситуация обратная.
Теперь микроконтроллер сам устанавливает состояние вывода:
LOW
или
HIGH.
Простейший пример — управление светодиодом.
MCU GPIO → резистор → LED → GND
Программа устанавливает:
GPIO HIGH → LED включен
GPIO LOW → LED выключен
В зависимости от схемы подключения возможна и обратная логика.
GPIO OUTPUT применяется для управления:
Когда GPIO работает как OUTPUT, ситуация обратная.
Теперь микроконтроллер сам устанавливает состояние вывода:
LOW
или
HIGH.
Простейший пример — управление светодиодом.
MCU GPIO → резистор → LED → GND
Программа устанавливает:
GPIO HIGH → LED включен
GPIO LOW → LED выключен
В зависимости от схемы подключения возможна и обратная логика.
GPIO OUTPUT применяется для управления:
- светодиодами;
- логическими входами других микросхем;
- Chip Select;
- Enable;
- Reset;
- транзисторами;
- драйверами;
- реле через соответствующий силовой каскад.
Что такое HIGH и LOW?
Это фундаментальные понятия цифровой электроники.
HIGH означает высокий логический уровень.
LOW — низкий.
Но важно понимать:
HIGH не обязательно равен 5 В, а LOW не означает абсолютно 0,000 В.
В современной электронике распространены логические уровни:
Например, микроконтроллер может работать от:
VDD = 3,3 В
и формировать GPIO HIGH приблизительно в диапазоне, соответствующем его спецификации для высокого уровня.
Другой контроллер может использовать 1,8-вольтовую логику.
Поэтому нельзя автоматически считать, что любой GPIO совместим с любым другим цифровым входом.
Это фундаментальные понятия цифровой электроники.
HIGH означает высокий логический уровень.
LOW — низкий.
Но важно понимать:
HIGH не обязательно равен 5 В, а LOW не означает абсолютно 0,000 В.
В современной электронике распространены логические уровни:
- 1,2 В;
- 1,8 В;
- 2,5 В;
- 3,3 В;
- 5 В.
Например, микроконтроллер может работать от:
VDD = 3,3 В
и формировать GPIO HIGH приблизительно в диапазоне, соответствующем его спецификации для высокого уровня.
Другой контроллер может использовать 1,8-вольтовую логику.
Поэтому нельзя автоматически считать, что любой GPIO совместим с любым другим цифровым входом.
HIGH и LOW определяются порогами
Микроконтроллер определяет логическое состояние не по принципу:
ровно 0 В = LOW
ровно 3,3 В = HIGH.
В datasheet обычно указываются параметры:
VIH — Input High Voltage
VIL — Input Low Voltage
а для выхода:
VOH — Output High Voltage
VOL — Output Low Voltage.
Например, вход может гарантированно распознавать напряжение выше определенного значения как HIGH, а ниже другого значения — как LOW.
Между этими уровнями может существовать область, где состояние не гарантируется.
Поэтому при соединении двух микросхем необходимо проверить:
VOH источника > VIH приемника
и
VOL источника < VIL приемника.
Микроконтроллер определяет логическое состояние не по принципу:
ровно 0 В = LOW
ровно 3,3 В = HIGH.
В datasheet обычно указываются параметры:
VIH — Input High Voltage
VIL — Input Low Voltage
а для выхода:
VOH — Output High Voltage
VOL — Output Low Voltage.
Например, вход может гарантированно распознавать напряжение выше определенного значения как HIGH, а ниже другого значения — как LOW.
Между этими уровнями может существовать область, где состояние не гарантируется.
Поэтому при соединении двух микросхем необходимо проверить:
VOH источника > VIH приемника
и
VOL источника < VIL приемника.
Что такое Floating Input?
Одна из самых распространенных ошибок начинающих — оставить цифровой вход GPIO неподключенным.
Такой вход называют floating, или «плавающим».
Если INPUT не связан надежно ни с VCC, ни с GND, его состояние может становиться неопределенным.
Вход способен реагировать на:
В результате программа может случайно считывать:
0 → 1 → 0 → 1
даже если реальный внешний сигнал отсутствует.
Для решения этой проблемы применяют Pull-up и Pull-down резисторы.
Одна из самых распространенных ошибок начинающих — оставить цифровой вход GPIO неподключенным.
Такой вход называют floating, или «плавающим».
Если INPUT не связан надежно ни с VCC, ни с GND, его состояние может становиться неопределенным.
Вход способен реагировать на:
- электромагнитные помехи;
- наводки соседних дорожек;
- прикосновение человека;
- паразитные емкости.
В результате программа может случайно считывать:
0 → 1 → 0 → 1
даже если реальный внешний сигнал отсутствует.
Для решения этой проблемы применяют Pull-up и Pull-down резисторы.
Что такое Pull-up?
Pull-up resistor подтягивает вход GPIO к напряжению питания.
Простейшая схема:
VCC
│
R
│
GPIO ── кнопка ── GND
Когда кнопка разомкнута:
GPIO = HIGH
Когда кнопка нажата:
GPIO = LOW
Резистор обеспечивает определенное состояние входа, но ограничивает ток при замыкании кнопки на землю.
Такой вариант очень распространен.
Pull-up resistor подтягивает вход GPIO к напряжению питания.
Простейшая схема:
VCC
│
R
│
GPIO ── кнопка ── GND
Когда кнопка разомкнута:
GPIO = HIGH
Когда кнопка нажата:
GPIO = LOW
Резистор обеспечивает определенное состояние входа, но ограничивает ток при замыкании кнопки на землю.
Такой вариант очень распространен.
Что такое Pull-down?
Pull-down resistor работает наоборот.
Схема:
VCC ── кнопка ── GPIO
│
R
│
GND
Когда кнопка не нажата:
GPIO = LOW
После нажатия:
GPIO = HIGH
Pull-down resistor работает наоборот.
Схема:
VCC ── кнопка ── GPIO
│
R
│
GND
Когда кнопка не нажата:
GPIO = LOW
После нажатия:
GPIO = HIGH
Внутренний Pull-up микроконтроллера
Во многих современных микроконтроллерах подтягивающие резисторы уже находятся внутри кристалла.
Программист может настроить вывод как:
INPUT
INPUT + PULL-UP
или
INPUT + PULL-DOWN
если конкретный MCU поддерживает соответствующий режим.
Это позволяет в некоторых схемах отказаться от внешнего резистора.
Но параметры внутренних подтяжек необходимо смотреть в datasheet конкретного микроконтроллера — их сопротивление может иметь значительный диапазон.
Во многих современных микроконтроллерах подтягивающие резисторы уже находятся внутри кристалла.
Программист может настроить вывод как:
INPUT
INPUT + PULL-UP
или
INPUT + PULL-DOWN
если конкретный MCU поддерживает соответствующий режим.
Это позволяет в некоторых схемах отказаться от внешнего резистора.
Но параметры внутренних подтяжек необходимо смотреть в datasheet конкретного микроконтроллера — их сопротивление может иметь значительный диапазон.
Push-Pull и Open-Drain
GPIO OUTPUT тоже бывает разным.
Push-Pull
В режиме Push-Pull выход способен активно формировать оба состояния:
HIGH
и
LOW.
Упрощенно внутри находятся два транзистора:
VDD
↓ transistor
GPIO
↓ transistor
GND
Один подключает вывод к питанию, другой — к земле.
Это обычный режим для управления цифровыми сигналами.
GPIO OUTPUT тоже бывает разным.
Push-Pull
В режиме Push-Pull выход способен активно формировать оба состояния:
HIGH
и
LOW.
Упрощенно внутри находятся два транзистора:
VDD
↓ transistor
GPIO
↓ transistor
GND
Один подключает вывод к питанию, другой — к земле.
Это обычный режим для управления цифровыми сигналами.
Open-Drain
В режиме Open-Drain GPIO обычно способен активно тянуть линию только к LOW.
Для получения HIGH используется внешний или внутренний Pull-up.
Схема:
VCC
│
Pull-up
│
GPIO / BUS
│
Open-Drain transistor
│
GND
Когда транзистор закрыт, резистор подтягивает линию к HIGH.
Когда открыт — линия становится LOW.
Этот принцип особенно известен по интерфейсу I²C, где линии SDA и SCL используют открытый сток с подтягивающими резисторами.
GPIO и PWM — в чем разница?
GPIO и PWM связаны, но это не одно и то же.
Обычный GPIO OUTPUT устанавливает:
HIGH
или
LOW.
PWM быстро переключает вывод:
HIGH → LOW → HIGH → LOW...
с определенной частотой и коэффициентом заполнения.
Например:
GPIO HIGH → LED постоянно включен
а
PWM 20% → LED получает импульсное управление с небольшим коэффициентом заполнения.
Аппаратный PWM обычно генерируется таймером микроконтроллера, связанным с определенными выводами.
Поэтому далеко не каждый GPIO обязательно поддерживает аппаратный PWM.
GPIO и PWM связаны, но это не одно и то же.
Обычный GPIO OUTPUT устанавливает:
HIGH
или
LOW.
PWM быстро переключает вывод:
HIGH → LOW → HIGH → LOW...
с определенной частотой и коэффициентом заполнения.
Например:
GPIO HIGH → LED постоянно включен
а
PWM 20% → LED получает импульсное управление с небольшим коэффициентом заполнения.
Аппаратный PWM обычно генерируется таймером микроконтроллера, связанным с определенными выводами.
Поэтому далеко не каждый GPIO обязательно поддерживает аппаратный PWM.
GPIO и ADC — в чем разница?
Это тоже важно.
GPIO INPUT предназначен прежде всего для определения цифрового состояния:
LOW / HIGH
А ADC (Analog-to-Digital Converter) измеряет аналоговое напряжение и преобразует его в цифровое значение.
Представим сигнал:
1,72 В
GPIO пытается интерпретировать его как логическое состояние в соответствии с входными порогами.
ADC способен измерить его как некоторое цифровое значение относительно своей шкалы и опорного напряжения.
Поэтому:
GPIO → состояние
ADC → измерение напряжения
Это тоже важно.
GPIO INPUT предназначен прежде всего для определения цифрового состояния:
LOW / HIGH
А ADC (Analog-to-Digital Converter) измеряет аналоговое напряжение и преобразует его в цифровое значение.
Представим сигнал:
1,72 В
GPIO пытается интерпретировать его как логическое состояние в соответствии с входными порогами.
ADC способен измерить его как некоторое цифровое значение относительно своей шкалы и опорного напряжения.
Поэтому:
GPIO → состояние
ADC → измерение напряжения
Можно ли подключить светодиод прямо к GPIO?
В простых схемах — иногда да, но обязательно с ограничением тока и только в пределах характеристик конкретного микроконтроллера.
Типовая схема:
GPIO → R → LED → GND
Резистор необходим для ограничения тока.
Нельзя рассуждать так:
«GPIO 3,3 В, значит к нему можно подключить любую нагрузку на 3,3 В».
Напряжение и допустимый ток — разные параметры.
GPIO рассчитан на ограниченный ток.
В простых схемах — иногда да, но обязательно с ограничением тока и только в пределах характеристик конкретного микроконтроллера.
Типовая схема:
GPIO → R → LED → GND
Резистор необходим для ограничения тока.
Нельзя рассуждать так:
«GPIO 3,3 В, значит к нему можно подключить любую нагрузку на 3,3 В».
Напряжение и допустимый ток — разные параметры.
GPIO рассчитан на ограниченный ток.
Почему нельзя подключать двигатель или реле напрямую?
GPIO микроконтроллера — это сигнальный вывод, а не силовой источник питания.
Двигатель, мощный светодиод, соленоид или реле могут потреблять ток, значительно превышающий возможности GPIO.
Правильная архитектура выглядит примерно так:
GPIO → Driver / MOSFET → Load
Микроконтроллер формирует управляющий сигнал, а реальную мощность коммутирует отдельный силовой элемент.
Для индуктивных нагрузок дополнительно необходимо учитывать выбросы напряжения и соответствующую защиту.
GPIO микроконтроллера — это сигнальный вывод, а не силовой источник питания.
Двигатель, мощный светодиод, соленоид или реле могут потреблять ток, значительно превышающий возможности GPIO.
Правильная архитектура выглядит примерно так:
GPIO → Driver / MOSFET → Load
Микроконтроллер формирует управляющий сигнал, а реальную мощность коммутирует отдельный силовой элемент.
Для индуктивных нагрузок дополнительно необходимо учитывать выбросы напряжения и соответствующую защиту.
Что произойдет при превышении допустимого тока GPIO?
Выходной каскад микроконтроллера имеет ограничения.
Превышение допустимых значений может привести к:
При этом важно смотреть не только допустимый ток одного pin.
Datasheet может задавать дополнительные ограничения:
Поэтому допустимый ток нельзя определять по универсальному правилу вроде «GPIO всегда выдерживает 20 мА».
Выходной каскад микроконтроллера имеет ограничения.
Превышение допустимых значений может привести к:
- падению выходного напряжения;
- нестабильной работе;
- перегреву;
- повреждению GPIO;
- повреждению микроконтроллера.
При этом важно смотреть не только допустимый ток одного pin.
Datasheet может задавать дополнительные ограничения:
- на группу выводов;
- на GPIO-port;
- на выводы питания;
- на суммарный ток микроконтроллера.
Поэтому допустимый ток нельзя определять по универсальному правилу вроде «GPIO всегда выдерживает 20 мА».
Можно ли подать 5 В на GPIO 3,3 В?
Не всегда.
Это зависит от конкретного микроконтроллера и конкретного вывода.
Некоторые GPIO являются 5V tolerant, другие — нет.
Если максимально допустимое входное напряжение превышено, возможно повреждение входного каскада.
Для согласования уровней могут использоваться:
Перед подключением необходимо проверить datasheet.
Не всегда.
Это зависит от конкретного микроконтроллера и конкретного вывода.
Некоторые GPIO являются 5V tolerant, другие — нет.
Если максимально допустимое входное напряжение превышено, возможно повреждение входного каскада.
Для согласования уровней могут использоваться:
- резистивный делитель;
- Level Shifter;
- буфер;
- транзисторная схема;
- специализированный интерфейсный драйвер.
Перед подключением необходимо проверить datasheet.
GPIO и защитные диоды
Во многих микросхемах входные и выходные структуры содержат элементы защиты от электростатических разрядов и перенапряжений.
Но это не означает, что GPIO защищен от любого неправильного подключения.
Подача напряжения выше допустимого диапазона может вызвать ток через внутренние структуры, привести к нежелательному питанию микросхемы через GPIO или повреждению кристалла.
Особенно опасна ситуация:
MCU выключен
но
на GPIO внешнее устройство продолжает подавать HIGH.
Такие режимы необходимо отдельно проверять по документации производителя.
Во многих микросхемах входные и выходные структуры содержат элементы защиты от электростатических разрядов и перенапряжений.
Но это не означает, что GPIO защищен от любого неправильного подключения.
Подача напряжения выше допустимого диапазона может вызвать ток через внутренние структуры, привести к нежелательному питанию микросхемы через GPIO или повреждению кристалла.
Особенно опасна ситуация:
MCU выключен
но
на GPIO внешнее устройство продолжает подавать HIGH.
Такие режимы необходимо отдельно проверять по документации производителя.
GPIO Port
Выводы микроконтроллера часто объединяются в группы — порты.
Например:
PA0, PA1, PA2...
PB0, PB1, PB2...
PC0, PC1, PC2...
Здесь:
PA → Port A
PB → Port B
PC → Port C.
Конкретная архитектура зависит от семейства микроконтроллеров.
Программа может управлять отдельным pin или, в зависимости от архитектуры MCU, выполнять операции сразу с несколькими битами порта.
Выводы микроконтроллера часто объединяются в группы — порты.
Например:
PA0, PA1, PA2...
PB0, PB1, PB2...
PC0, PC1, PC2...
Здесь:
PA → Port A
PB → Port B
PC → Port C.
Конкретная архитектура зависит от семейства микроконтроллеров.
Программа может управлять отдельным pin или, в зависимости от архитектуры MCU, выполнять операции сразу с несколькими битами порта.
Alternate Function — альтернативная функция GPIO
Физический pin микроконтроллера часто подключен внутри к нескольким периферийным блокам.
Например:
GPIO
↕
MUX
↙ ↓ ↘
UART / SPI / Timer
Программная конфигурация определяет, какая функция подключена к физическому выводу.
Поэтому один и тот же pin в одном проекте может быть обычным GPIO, а в другом — например, линией SPI.
Это называется Alternate Function или мультиплексированием выводов.
Физический pin микроконтроллера часто подключен внутри к нескольким периферийным блокам.
Например:
GPIO
↕
MUX
↙ ↓ ↘
UART / SPI / Timer
Программная конфигурация определяет, какая функция подключена к физическому выводу.
Поэтому один и тот же pin в одном проекте может быть обычным GPIO, а в другом — например, линией SPI.
Это называется Alternate Function или мультиплексированием выводов.
GPIO и прерывания
Чтобы определить изменение входа, программа может постоянно проверять его:
прочитать GPIO → проверить → повторить
Такой метод называется polling.
Но многие микроконтроллеры позволяют использовать interrupt — прерывание.
Например:
кнопка нажата
↓
GPIO меняет HIGH → LOW
↓
возникает interrupt
↓
MCU выполняет обработчик
Это позволяет реагировать на событие без постоянного программного опроса вывода.
Прерывание может настраиваться, например, на:
или определенный логический уровень — в зависимости от возможностей контроллера.
Чтобы определить изменение входа, программа может постоянно проверять его:
прочитать GPIO → проверить → повторить
Такой метод называется polling.
Но многие микроконтроллеры позволяют использовать interrupt — прерывание.
Например:
кнопка нажата
↓
GPIO меняет HIGH → LOW
↓
возникает interrupt
↓
MCU выполняет обработчик
Это позволяет реагировать на событие без постоянного программного опроса вывода.
Прерывание может настраиваться, например, на:
- Rising Edge — нарастающий фронт;
- Falling Edge — спадающий фронт;
- оба фронта
или определенный логический уровень — в зависимости от возможностей контроллера.
Что такое дребезг кнопки?
Механическая кнопка при нажатии не всегда мгновенно формирует один идеальный переход.
Контакты могут несколько раз замкнуться и разомкнуться за короткое время:
0 → 1 → 0 → 1 → 0 → 1
Это называется дребезгом контактов (contact bounce).
Если GPIO реагирует на каждый переход, одно физическое нажатие может быть зарегистрировано несколько раз.
Для решения применяют debouncing:
или их сочетание.
Механическая кнопка при нажатии не всегда мгновенно формирует один идеальный переход.
Контакты могут несколько раз замкнуться и разомкнуться за короткое время:
0 → 1 → 0 → 1 → 0 → 1
Это называется дребезгом контактов (contact bounce).
Если GPIO реагирует на каждый переход, одно физическое нажатие может быть зарегистрировано несколько раз.
Для решения применяют debouncing:
- программный;
- аппаратный;
- RC-фильтрацию;
- Schmitt Trigger
или их сочетание.
GPIO при включении микроконтроллера
Это важный практический момент.
После подачи питания GPIO не обязательно мгновенно принимает состояние, которое ожидает разработчик.
До выполнения программы вывод может находиться, например, в режиме входа или другом состоянии, определенном архитектурой MCU.
Если GPIO управляет:
необходимо предусмотреть аппаратное состояние по умолчанию.
Например, внешний Pull-down может гарантировать:
MCU еще не запущен → MOSFET OFF.
Это делает поведение устройства предсказуемым еще до инициализации программного обеспечения.
Это важный практический момент.
После подачи питания GPIO не обязательно мгновенно принимает состояние, которое ожидает разработчик.
До выполнения программы вывод может находиться, например, в режиме входа или другом состоянии, определенном архитектурой MCU.
Если GPIO управляет:
- MOSFET;
- реле;
- Enable силового преобразователя;
- двигателем;
- лазером;
- другой критичной нагрузкой,
необходимо предусмотреть аппаратное состояние по умолчанию.
Например, внешний Pull-down может гарантировать:
MCU еще не запущен → MOSFET OFF.
Это делает поведение устройства предсказуемым еще до инициализации программного обеспечения.
GPIO на печатной плате
При проектировании PCB недостаточно правильно назначить вывод в программе.
Необходимо учитывать электрическую часть.
Для GPIO важны:
Особенно внимательно следует относиться к GPIO, выходящим непосредственно на внешний разъем.
Такие линии потенциально подвергаются воздействию ESD, перенапряжений и внешних помех.
При проектировании PCB недостаточно правильно назначить вывод в программе.
Необходимо учитывать электрическую часть.
Для GPIO важны:
- логические уровни;
- допустимый ток;
- Pull-up/Pull-down;
- длина соединений;
- GND и Return Path;
- ESD-защита внешних интерфейсов;
- согласование уровней;
- состояние при включении питания;
- помехоустойчивость.
Особенно внимательно следует относиться к GPIO, выходящим непосредственно на внешний разъем.
Такие линии потенциально подвергаются воздействию ESD, перенапряжений и внешних помех.
Самое главное о GPIO
Запомнить принцип достаточно просто:
INPUT — микроконтроллер слушает
Sensor / Button → GPIO → MCU
OUTPUT — микроконтроллер командует
MCU → GPIO → Driver / Device
При этом GPIO не является универсальным силовым выходом.
Перед подключением внешнего устройства необходимо проверить:
напряжение → логические уровни → допустимый ток → режим GPIO → состояние при запуске.
Именно эти параметры позволяют безопасно соединять микроконтроллер с внешней электроникой.
Запомнить принцип достаточно просто:
INPUT — микроконтроллер слушает
Sensor / Button → GPIO → MCU
OUTPUT — микроконтроллер командует
MCU → GPIO → Driver / Device
При этом GPIO не является универсальным силовым выходом.
Перед подключением внешнего устройства необходимо проверить:
напряжение → логические уровни → допустимый ток → режим GPIO → состояние при запуске.
Именно эти параметры позволяют безопасно соединять микроконтроллер с внешней электроникой.
Проектирование электроники — Сайфон Технолоджис
GPIO кажется одной из самых простых частей микроконтроллера, однако ошибки именно вокруг цифровых входов и выходов способны привести к нестабильной работе устройства.
Неправильная подтяжка, несовместимые логические уровни, отсутствие защиты внешнего входа или попытка напрямую управлять мощной нагрузкой — типичные проблемы электронных устройств.
При разработке PCB необходимо рассматривать всю цепочку:
MCU → GPIO → согласование/защита → Driver → нагрузка.
Сайфон Технолоджис работает с проектированием и изготовлением печатных плат, поставкой электронных компонентов и контрактной сборкой электроники.
Для производства проекта можно передать Gerber/ODB++, BOM, Pick&Place и технические требования.
GPIO кажется одной из самых простых частей микроконтроллера, однако ошибки именно вокруг цифровых входов и выходов способны привести к нестабильной работе устройства.
Неправильная подтяжка, несовместимые логические уровни, отсутствие защиты внешнего входа или попытка напрямую управлять мощной нагрузкой — типичные проблемы электронных устройств.
При разработке PCB необходимо рассматривать всю цепочку:
MCU → GPIO → согласование/защита → Driver → нагрузка.
Сайфон Технолоджис работает с проектированием и изготовлением печатных плат, поставкой электронных компонентов и контрактной сборкой электроники.
Для производства проекта можно передать Gerber/ODB++, BOM, Pick&Place и технические требования.
