Рост серверных вычислений, 5G и ИИ приводит к увеличению размеров микросхем и усложнению их монтажа на печатные платы. Это напрямую влияет на требования к ЭКБ и контрактной сборке.
Деформация BGA и дефекты пайки

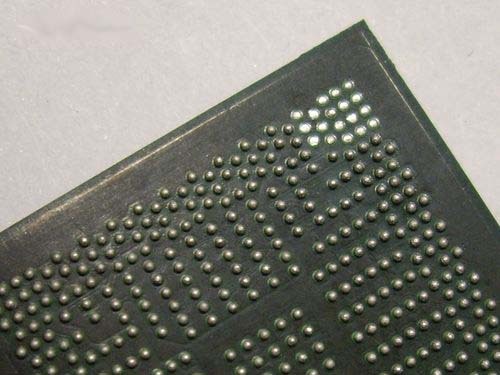

Крупные BGA-корпуса подвержены короблению при температурных циклах пайки из-за несоответствия коэффициентов теплового расширения между микросхемой и печатной платой.
Это приводит к дефектам соединений, включая:
- эффект «голова на подушке»
- перемычки припоя
- разрывы контактов
Температурный режим пайки
Исследование показывает, что минимальное коробление наблюдается при 200–220 °C, а не при низкотемпературных режимах около 180 °C, используемых для олово-висмутовых припоев.
Использование слишком низкой температуры ухудшает стабильность BGA-соединений на печатных платах.
Оптимизация материалов и процесса
Наилучшие результаты достигаются при использовании припоев с температурой плавления около 200 °C и пиковым профилем до 220 °C.
Применение смешанных порошковых паяльных паст улучшает:
- термоциклическую стойкость
- ударную прочность
- надежность соединений ЭКБ
Заключение
Оптимизация температурного профиля пайки и выбор правильного припоя критичны для надежности BGA-микросхем. Это снижает дефекты и повышает стабильность работы печатных плат в серверных системах.
