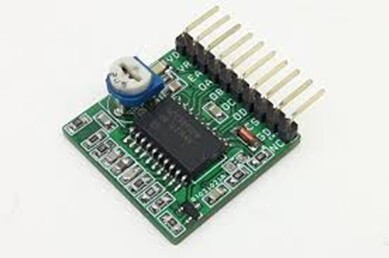

ШИМ-контроллер — микросхема, устанавливающаяся на поверхность печатной платы методом поверхностного монтажа (SMD).
Некоторые модели интегральных микросхем ШИМ-контроллеров:
- TL494 — универсальный ШИМ-контроллер для построения импульсных источников питания, поддерживает двухтактный режим работы.
- UC3842, UC3843 — однотактные контроллеры для импульсных источников, применяются в преобразователях питания и зарядных устройствах.
- NCP1257 — контроллер для сетевых блоков питания компьютеров, имеет функцию защиты при пониженном напряжении на входе.
ШИМ-контроллеры используются в различных устройствах, где нужно управлять мощностью, напряжением или током:
- Импульсные блоки питания — для стабилизации выходного напряжения.
- Управление электродвигателями — для регулировки скорости вращения, изменения направления движения и контроля нагрузки.
- Системы светодиодного освещения — для управления яркостью светодиодов.
При монтаже SMD-микросхем рекомендуется использовать технику пайки «капля-волна». Благодаря флюсу припой растекается только по ножкам микросхемы и площадкам, на которых размещены ножки. При пайке микросхем допустимая температура не выше 260 °С. Желательно использовать паяльник с регулировкой мощности или температуры (паяльную станцию).
