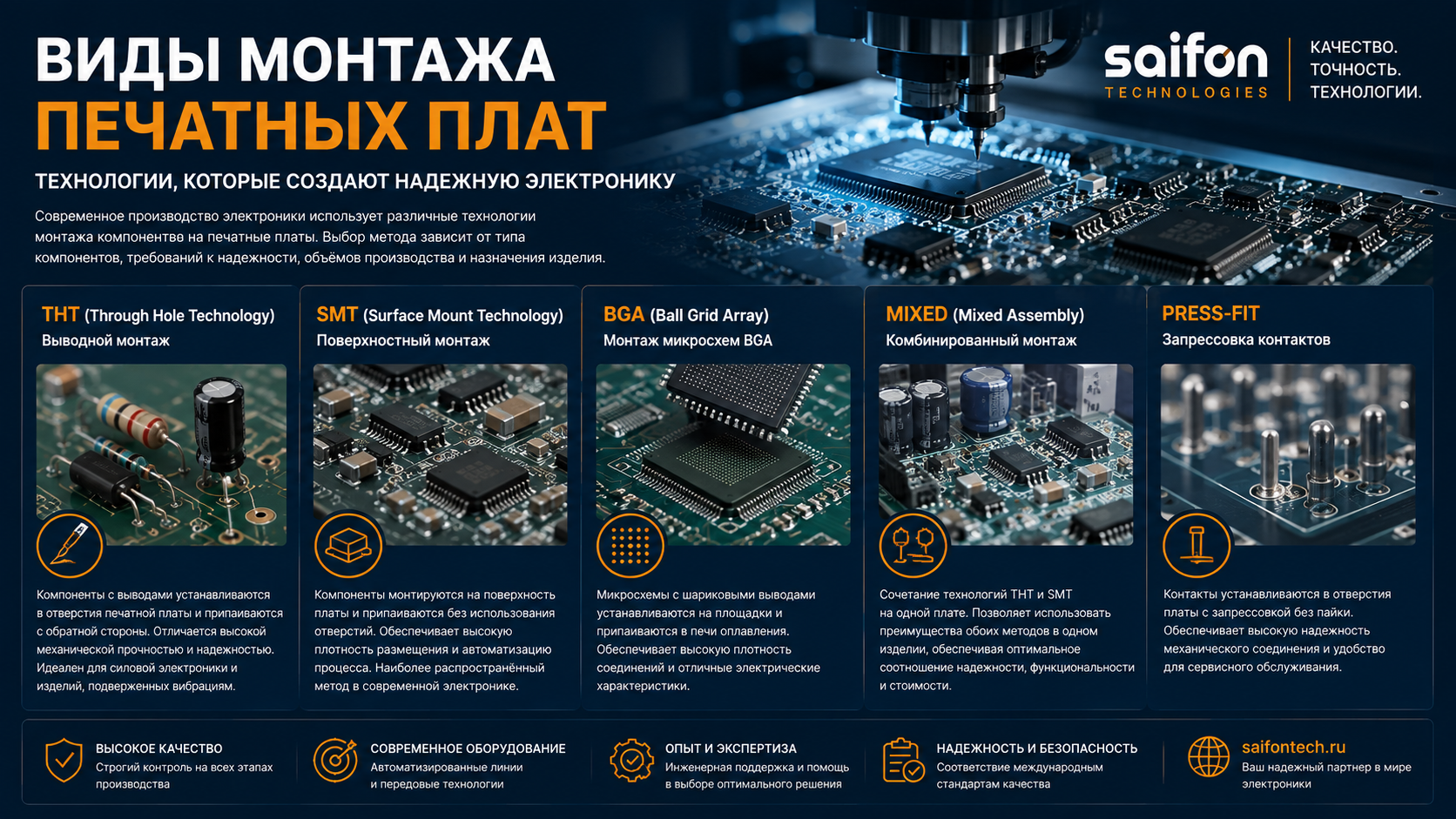

Качество монтажа печатной платы напрямую влияет на надежность, срок службы и характеристики электронного устройства. При производстве современной электроники используются три основных технологии: поверхностный монтаж (SMT), монтаж в отверстия (THT) и смешанный монтаж. Выбор технологии зависит от назначения изделия, условий эксплуатации и требований к производству.
SMT-монтаж (Surface Mount Technology)
SMT — наиболее распространенная технология сборки печатных плат. Компоненты устанавливаются непосредственно на поверхность платы без использования выводов, проходящих через отверстия.
Преимущества SMT
- высокая плотность размещения компонентов;
- миниатюрные размеры изделий;
- высокая скорость автоматизированной сборки;
- снижение стоимости серийного производства;
- возможность двухстороннего монтажа;
- отличные характеристики для высокоскоростных цифровых устройств.
SMT применяется при производстве бытовой электроники, промышленного оборудования, телекоммуникационных устройств, автомобильной электроники, медицинской техники и IoT-устройств.
THT-монтаж (Through-Hole Technology)
При THT-монтаже выводы компонентов проходят через отверстия в печатной плате и фиксируются пайкой с обратной стороны.
Преимущества THT
- высокая механическая прочность соединений;
- устойчивость к вибрациям и ударным нагрузкам;
- возможность монтажа силовых компонентов;
- надежность при работе с высокими токами.
THT используется для установки трансформаторов, разъемов, реле, мощных конденсаторов, катушек индуктивности и других компонентов, испытывающих механические нагрузки.
Смешанный монтаж
Большинство современных устройств используют смешанную технологию, объединяющую преимущества SMT и THT.
Например:
- микросхемы, резисторы и конденсаторы устанавливаются по технологии SMT;
- разъемы, силовые элементы, трансформаторы и крупные компоненты — по технологии THT.
Такой подход позволяет получить компактную конструкцию без потери механической прочности.
Автоматический и ручной монтаж
В зависимости от объема производства используются различные способы сборки:
- автоматическая установка компонентов Pick & Place;
- пайка оплавлением (Reflow);
- пайка волной (Wave Soldering);
- селективная пайка;
- ручной монтаж и доработка опытных образцов.
При серийном производстве автоматизация обеспечивает высокую повторяемость, качество и минимальную вероятность ошибок.
Как выбрать технологию монтажа?
При выборе учитываются:
- тип электронных компонентов;
- токовые нагрузки;
- условия эксплуатации;
- требования к надежности;
- объем производства;
- стоимость проекта;
- ремонтопригодность изделия.
На практике оптимальным решением чаще всего становится смешанный монтаж, позволяющий объединить компактность SMT и надежность THT.
Контрактный монтаж печатных плат в Сайфон Технолоджис
Сайфон Технолоджис выполняет контрактный монтаж печатных плат любой сложности: SMT, THT и смешанную сборку. Мы используем современное автоматизированное оборудование, системы оптического контроля (AOI), рентгеновскую инспекцию (AXI) для BGA-компонентов и функциональное тестирование готовых изделий. Это позволяет гарантировать высокое качество монтажа как опытных образцов, так и серийной продукции.
