Питер Нойфельд показал как увеличить радиус действия модуля Wi-Fi ESP32-C3 SuperMini от Espressif.

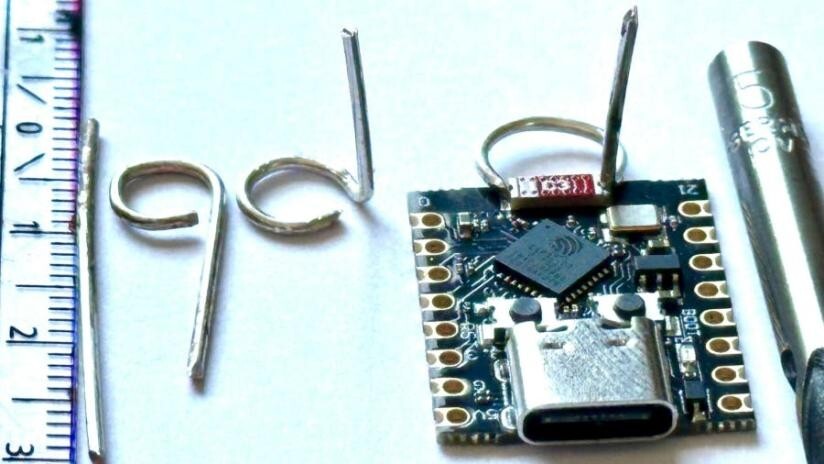

Вместо компактной SMD антенны, Нойфельд использовал кусочка согнутой проволоки.
Нижняя часть проволоки сгибается в горизонтальную петлю (примерно 16 мм длины проволоки, образуя петлю диаметром около 8 мм), а оставшаяся часть наклоняется вертикально вверх. Затем часть петли раскрывается настолько, чтобы закрепить один из концов антенны встроенного чипа, который следует оставить на месте.
Модификация значительно улучшает производительность модуля, увеличивая уровень сигнала на 6-10 дБ. Такое улучшение сигнала имеет значительное влияние на стабильность соединения. Модифицированный модуль Wi-Fi демонстрирует стабильное соединение, в то время как немодифицированный модуль подвержен разрывам и снижению производительности.
Модификация состоит в припаивании проволоки к встроенному чипу, заменяя собой исходную антенну. Эта простая техника позволяет увеличить дальность действия Wi-Fi модуля SuperMini с минимальными усилиями.
Нижняя часть проволоки сгибается в горизонтальную петлю (примерно 16 мм длины проволоки, образуя петлю диаметром около 8 мм), а оставшаяся часть наклоняется вертикально вверх. Затем часть петли раскрывается настолько, чтобы закрепить один из концов антенны встроенного чипа, который следует оставить на месте.
Модификация значительно улучшает производительность модуля, увеличивая уровень сигнала на 6-10 дБ. Такое улучшение сигнала имеет значительное влияние на стабильность соединения. Модифицированный модуль Wi-Fi демонстрирует стабильное соединение, в то время как немодифицированный модуль подвержен разрывам и снижению производительности.
Модификация состоит в припаивании проволоки к встроенному чипу, заменяя собой исходную антенну. Эта простая техника позволяет увеличить дальность действия Wi-Fi модуля SuperMini с минимальными усилиями.
